Скрытая проводка в пустотах стен: стратегия, а не авантюра
Штробление несущих стен — это пыль, шум и риск ослабить конструкцию. Именно поэтому грамотные электрики все чаще обращают взгляд на технологические пустоты в каркасных перегородках или фальш-стенах из гипсокартона. Но просто засунуть кабель за обшивку — значит заложить мину замедленного действия под ремонт и безопасность.
Прокладка в пустотах — это работа с невидимой средой, где нет права на ошибку. Здесь критически важны физика нагрева проводника, доступность для будущего обслуживания и защита от механических повреждений. Прежде чем браться за протяжку, составьте детальную карту трасс: каждое изменение проекта после финишной отделки превратится в дорогостоящий демонтаж стен.
Правило несгораемой оболочки: почему гофра — не панацея
Многие домашние мастера ошибочно полагают, что пластиковая гофрированная труба решает все проблемы. Однако строительные нормы прямо требуют, чтобы кабель в пустотах сгораемых конструкций (а каркас с утеплителем — именно такой случай) был защищен несгораемыми материалами. Простой ПВХ-рукав здесь не помощник — при коротком замыкании он расплавится и не сдержит дугу.
Инженерное решение — стальная труба или специальный негорючий рукав (НГ). Но если вы используете кабель с низким дымовыделением (нг-LS) и качественный автомат с дифференциальной защитой, можно рассмотреть и металлорукав. Он гибкий, легко монтируется и обеспечивает съемность проводки. Помните: в замкнутом пространстве без доступа воздуха перегрев идет интенсивнее, поэтому запас по сечению жилы должен быть щедрее, чем при открытой прокладке.
- Используйте металлорукав или стальную трубу для прохода через деревянные балки и стойки.
- Выбирайте кабель с тройной изоляцией класса «нг-LS» — он не распространяет горение.
- Не соединяйте провода внутри стены — только в распределительных коробках, выведенных наружу.
Техника протяжки: как не превратить кабель в жгут

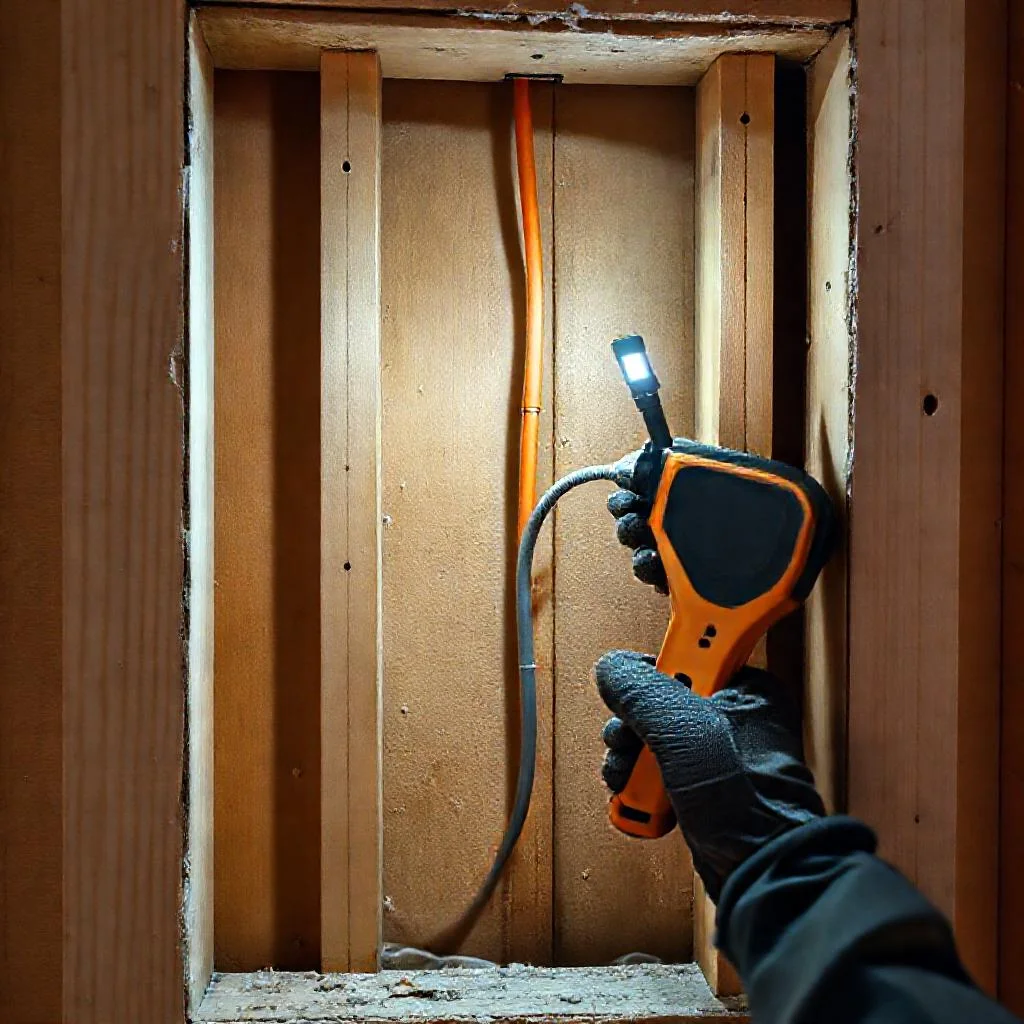

Затягивать провод в узкую полость стены вслепую — занятие неблагодарное. Начните с зондирования полости: убедитесь, что внутри нет мусора, обрезков досок или утеплителя, который соберется в комок. Для протяжки используйте стальной тросик или специальный капроновый чулок с грузиком — он справится с неровностями гипсокартона и не зацепится за стойки каркаса.
Важнейший нюанс — радиус изгиба. Не пытайтесь протащить кабель под острым углом: это создаст внутреннее напряжение и повреждение изоляции. Если трасса имеет повороты, устанавливайте промежуточные протяжные лючки или коробки, которые дадут доступ к кабелю для манипуляций. Затягивайте провода с запасом 10-15 см на каждом конце — этого хватит для комфортного подключения розеток и выключателей без натяжения.
Термодинамика замкнутого объема: считаем нагрузку
Именно здесь скрывается главная профессиональная хитрость. В пустоте стены, укутанной утеплителем (например, минватой), теплоотвод от кабеля ухудшается в разы по сравнению с открытым воздухом. Если вы привыкли ставить кабель 1.5 мм² на розеточную группу, для скрытой прокладки в «кармане» изоляции придется брать 2.5 мм². Тот же принцип работает для освещения: лучше сделать запас, чем переплачивать за переделку.
Правило простое: нагрузка на линию не должна превышать 70% от номинального тока кабеля в идеальных условиях. Игнорирование этого правила ведет к нагреву, который со временем сушит изоляцию и приводит к пробою. Особенно опасны места входа кабеля в подрозетники, где заканчивается гофра — там провод теряет дополнительную защиту и перегибается. Всегда оставляйте там свободную петлю без натяга.
Скрытая слаботочка и силовые линии: правила соседства
Современный дом требует присутствия в стенах не только электрики, но и интернет-кабелей, витой пары и акустических проводов. Распространенная ошибка — тянуть их в одной гофре с силовыми жилами. Это создает мощные наводки и помехи, которые убивают скорость интернета и добавляют фон в аудиосистему. Для слаботочки всегда предусматривайте отдельный рукав с зазором не менее 50 мм от силовых линий.
Пересечение силового и слаботочного кабеля должно происходить строго под прямым углом. Если избежать пересечения невозможно, максимально разведите их в вертикальной и горизонтальной плоскости, используя глубину полости. Это не прихоть, а требование электромагнитной совместимости. В противном случае вы получите «умный дом», где автоматика живет своей жизнью из-за постоянных сбоев сигнала.
«Хорошая скрытая проводка — это та, о которой забываешь сразу после закрытия стен. Она не требует внимания, не греется, не искрит и служит десятилетиями. Вся инженерия должна быть спроектирована так, чтобы единственным напоминанием о ней были удобные розетки и стабильный свет».
Составление акта скрытых работ: гарантия собственного спокойствия
После того как кабель уложен в полости, а стены еще не зашиты, наступает момент, который нельзя пропустить — фотофиксация и замеры. Сфотографируйте каждую трассу с привязкой к несущим элементам и отметьте расстояние от углов и проемов. Эти данные станут вашей картой сокровищ, когда через пару лет понадобится повесить полку или сделать новую точку подключения без риска сверлом попасть в провод.
Далее — прозвонка линий и проверка сопротивления изоляции мегаомметром. Только после подтверждения целостности можно закрывать доступ к пустотам. Не поленитесь составить простую схему с указанием, какая линия к какой группе автоматов подключена. Профессиональный подход к планированию сейчас избавит вас от долгих часов поиска обрыва и пыльной ручной работы в будущем.
Ключевые параметры и расчеты для монтажа скрытой проводки в пустотах стен
| Параметр / Этап | Требование / Значение | Обоснование / Комментарий из статьи |
|---|---|---|
| Тип защитной оболочки в сгораемых пустотах | Стальная труба или негорючий рукав (НГ); допустим металлорукав | Простой ПВХ-рукав расплавится при КЗ и не сдержит дугу; металлорукав обеспечивает съемность проводки. |
| Кабель для закрытых полостей | Тройная изоляция класса «нг-LS» | Не распространяет горение и имеет низкое дымовыделение (обязательно в замкнутом пространстве). |
| Сечение жилы для розеточной группы | Минимум 2,5 мм² (вместо привычных 1,5 мм²) | В пустоте с утеплителем теплоотвод ухудшается; требуется щедрый запас по сечению. |
| Максимальная рабочая нагрузка на линию | Не более 70% от номинального тока кабеля в идеальных условиях | Игнорирование ведет к нагреву, сушке изоляции и пробою. |
| Соединения проводов внутри стены | Запрещены | Допускаются только в распределительных коробках, выведенных наружу. |
| Радиус изгиба трассы | Без острых углов; при поворотах — промежуточные протяжные лючки | Острый угол создает внутреннее напряжение и повреждает изоляцию. |
| Запас кабеля на каждом конце | 10–15 см | Необходимо для комфортного подключения розеток и выключателей без натяжения. |
| Расстояние между силовыми и слаботочными линиями (параллельно) | Не менее 50 мм, разные рукава | Иначе возникают наводки, помехи, падение скорости интернета и фон в аудио. |
| Пересечение силового и слаботочного кабеля | Строго под прямым углом (90°) | Если невозможно развести, пересечение только под прямым углом для ЭМ-совместимости. |
| Проход через деревянные балки и стойки | Только в металлорукаве или стальной трубе | Требование безопасности для сгораемых конструкций. |
| Особое внимание при вводе в подрозетники | Свободная петля без натяга, конец гофры заканчивается | Здесь провод теряет защиту и перегибается — опасная зона перегрева. |
| Этап приемки перед закрытием стен | Фотофиксация трасс, замеры до углов, прозвонка, проверка мегаомметром, схема | Данные для будущего ремонта и исключения риска сверления провода. |
Частые вопросы о планировании скрытой прокладки проводов в пустотах стен
Какой тип защиты (гофра, металлорукав, труба) обязателен для кабеля в пустотах сгораемых стен?
В пустотах сгораемых конструкций (каркас с утеплителем) нормы требуют защиты кабеля несгораемыми материалами — стальной трубой или негорючим рукавом (НГ). Обычный ПВХ-гофр при коротком замыкании расплавится и не сдержит дугу. Металлорукав допустим при использовании кабеля нг-LS и качественной защитной автоматики, так как обеспечивает съемность проводки.
Почему для скрытой прокладки нужно увеличивать сечение кабеля по сравнению с открытой?
В замкнутом пространстве с утеплителем (например, минватой) теплоотвод от кабеля ухудшается в разы. Если для открытой розеточной группы хватает 1.5 мм², для скрытой в «кармане» изоляции требуется 2.5 мм². Нагрузка на линию не должна превышать 70% от номинального тока кабеля в идеальных условиях, иначе перегрев сушит изоляцию и ведет к пробою.
Как правильно соединять провода внутри полости стены?
Соединять провода внутри стены категорически нельзя. Все соединения выполняются только в распределительных коробках, которые выводятся наружу и остаются доступными. Если трасса имеет повороты, устанавливаются промежуточные протяжные лючки или коробки для доступа к кабелю при манипуляциях и обслуживании.
Можно ли прокладывать слаботочные (интернет, акустика) и силовые кабели в одной гофре?
Нет, это грубая ошибка. Слаботочные линии требуют отдельного рукава с зазором не менее 50 мм от силовых жил, иначе возникают наводки и помехи, убивающие скорость интернета и создающие фон в аудиосистеме. Пересечение силового и слаботочного кабеля допускается строго под прямым углом, с максимальным разведением по глубине полости.
Как зафиксировать трассу скрытой проводки до закрытия стен?
До того как зашить стены, нужно сделать фотофиксацию каждой трассы с привязкой к несущим элементам, замерить расстояния от углов и проемов, провести прозвонку линий и проверку сопротивления изоляции мегаомметром. Затем составить схему с указанием, какая линия к какой группе автоматов подключена — это позволит избежать попадания сверлом в провод при будущем сверлении и быстро найти обрыв.
