Анатомия сырости: почему стандартной отмостки недостаточно
Представьте себе фундамент как губку. Даже самая качественная бетонная отмостка, залитая под идеальным углом, со временем дает микротрещины. Капиллярный подсос воды из грунта — это не миф, а физика. Вода поднимается по порам бетона на высоту до двух метров, разрушая арматуру и создавая идеальную среду для плесени. Поэтому инженерный чертеж водонепроницаемой полосы — это не просто линия на плане, а стратегический рубеж обороны вашего дома.
Эффективная защита от сырости строится на принципе «разорванного капилляра». Суть в том, чтобы создать физический барьер между влажным грунтом и конструкцией. Эта система включает не только горизонтальную поверхность, но и вертикальный заход на цоколь. Пренебрежение этим узлом приводит к тому, что вода находит обходной путь через примыкание, и вся ваша гидроизоляция стен превращается в декоративный элемент.
Проектирование узла: Геометрия и углы наклона
Прежде чем браться за лопату, необходимо понять математику уклона. Оптимальный угол наклона полосы от стены составляет 3–5 градусов (или 1,5–2 см на каждый погонный метр). Если сделать уклон меньше, вода будет застаиваться в микроуглублениях; если больше — неудобно ходить и возрастает риск эрозии грунта у края. На чертеже это выглядит как прямая линия, опускающаяся от стены к внешней кромке, но на практике здесь кроется главный секрет долговечности.
Второй критический параметр — ширина. Минимальная ширина полосы должна составлять 60–80 см, но для пучинистых грунтов и глинистой почвы инженеры рекомендуют увеличить её до 120–150 см. Это связано с углом естественного откоса грунта: вода должна отводиться за пределы зоны обратной засыпки пазух фундамента. Именно этот параметр чаще всего упускают из виду в типовых проектах, что сводит на нет все усилия по гидроизоляции.
Послойная структура «пирога» жесткой полосы
Чертеж в разрезе демонстрирует классический сэндвич. Нижний слой — это утрамбованная глина (замок), которая служит естественным барьером. Поверх неё укладывается геотекстиль, предотвращающий смешивание слоев, и подушка из щебня фракции 20–40 мм, которая дренирует воду в сторону. Только после этого заливается армированная бетонная стяжка толщиной 80–100 мм с температурными швами через каждые 2–3 метра.
Водонепроницаемость верхнего слоя достигается не только за счет марки бетона (не ниже B15), но и за счет обязательной пропитки гидрофобизатором глубокого проникновения. Однако есть нюанс: жесткое покрытие боится сезонных подвижек грунта. Именно поэтому в профессиональной среде набирает популярность «плавающая» конструкция, где бетонная плита лежит на скользящем слое из двух слоев рубероида, что позволяет ей двигаться независимо от фундамента без разрыва гидробарьера.
«Настоящий дом начинается не с порога, а с того сантиметра почвы вокруг него, где вода встречает первый решительный отказ».
Мягкая альтернатива: Дренажный контур с мембраной
В регионах с обильными осадками или на участках со сложным рельефом классическая бетонная полоса — не панацея. Более технологичным решением является мягкая отмостка с профилированной мембраной. На чертеже такая система выглядит легче: на глиняный замок укладывается мембрана с шипами, которая направляет воду в дренажную трубу, а сверху засыпается слой гравия или газонная решетка. Этот метод снижает нагрузку на фундамент и позволяет отводить до 70% осадочной влаги до того, как она достигнет стен.
Сравните два подхода в цифрах и логистике:
- Жесткая полоса: требует обязательного устройства деформационных швов и тщательной вибрации бетона, но дает твердое покрытие для ходьбы.
- Мягкая полоса: обеспечивает стильный ландшафтный дизайн, но требует точного расчета глубины заложения дрен и угла наклона мембраны.
- Комбинированный тип: нижний дренажный слой + верхняя плитка на опорах — золотая середина по цене и ремонтопригодности.
Типичные ошибки утепления и гидроизоляции стыков

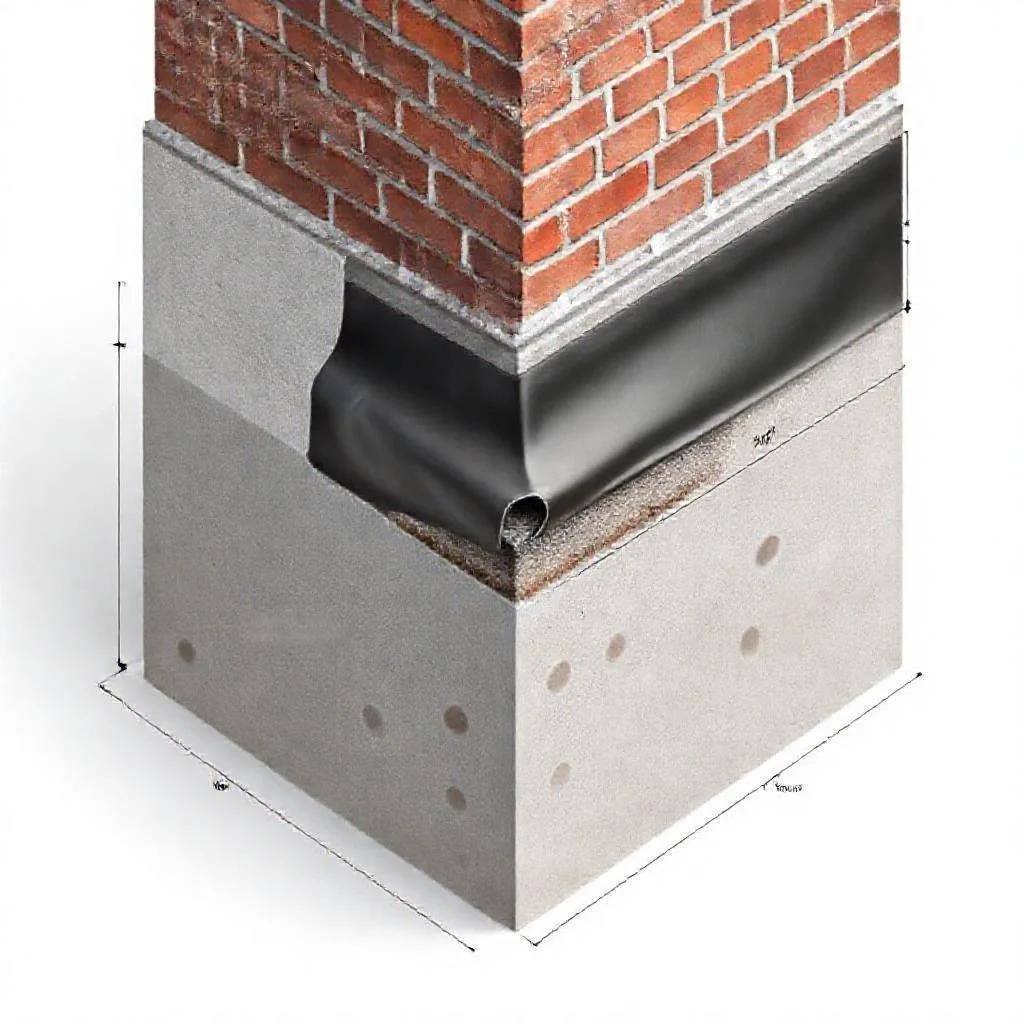

Ключевая уязвимость любой схемы — зона примыкания полосы к цоколю. Если оставить прямой угол, вода будет скапливаться у стены. На грамотном чертеже всегда предусмотрен выкружной радиус (галтель) из цементно-песчаного раствора, который сглаживает переход. Поверх этого радиуса внахлест клеится рулонная гидроизоляция с заводом на вертикаль минимум на 30 см выше уровня земли. Эту операцию нельзя выполнять в дождь, но и откладывать на потом — значит обречь узел на протечки.
Вторая ошибка — игнорирование утепления самой полосы. Многие считают, что это опция для холодных регионов, но на пучинистых грунтах замерзшая вода под бетоном работает как домкрат. Экструдированный пенополистирол (XPS) толщиной 50 мм, уложенный под наклонный слой, не дает грунту промерзать у фундамента. Это снижает давление на стены и сохраняет геометрию всей конструкции на десятилетия. Ваш чертеж должен четко показывать, где именно заканчивается слой теплоизоляции — он должен уходить вниз на глубину промерзания, образуя корыто.
Инженерные параметры водонепроницаемой полосы: сравнение конструктивных решений
| Параметр / Характеристика | Жесткая бетонная полоса | Мягкая отмостка с мембраной | Комбинированный тип (дренаж + плитка) |
|---|---|---|---|
| Угол наклона от стены | 3–5 градусов (1,5–2 см на погонный метр) | Требуется точный расчет угла наклона мембраны | Стандартный уклон 3–5 градусов |
| Ширина полосы (мин.) | 60–80 см | 60–80 см | 60–80 см |
| Ширина для пучинистых/глинистых грунтов | 120–150 см | 120–150 см (рекомендуется) | 120–150 см (рекомендуется) |
| Структура пирога (снизу вверх) | Глиняный замок → геотекстиль → щебень 20–40 мм → армированная стяжка (80–100 мм) → пропитка гидрофобизатором | Глиняный замок → профилированная мембрана с шипами → дренажная труба → слой гравия или газонная решетка | Глиняный замок → дренажный слой → плитка на опорах (верхний слой) |
| Толщина верхнего покрытия | 80–100 мм (бетонная стяжка) | Мембрана + засыпка гравия (без жесткого покрытия) | Плитка на опорах (толщина зависит от типа плитки) |
| Марка бетона / материал | Бетон не ниже B15, армирование, температурные швы через 2–3 м | Профилированная мембрана (ПВХ или HDPE) | Бетонная подготовка (опционально) + плитка, дренажная труба |
| Гидроизоляция примыкания к цоколю | Выкружной радиус (галтель) из ЦПР, рулонная гидроизоляция с заводом на вертикаль ≥30 см | Мембрана заводится на цоколь с герметизацией стыков | Галтель + гидроизоляция, аналогично жесткой схеме |
| Утепление (XPS) | Рекомендуется 50 мм под наклонным слоем, уход вниз на глубину промерзания | Опционально, под мембраной или вокруг дрен | Рекомендуется под дренажным слоем |
| Деформационные швы | Обязательны через каждые 2–3 метра | Не требуются (мембрана компенсирует подвижки) | Не требуются (конструкция «плавающая») |
| Дренаж воды | Естественный сток по уклону + щебеночная подушка | Дренажная труба отводит до 70% осадочной влаги | Дренажная труба + распределение через щебень |
| Сопротивление сезонным подвижкам грунта | Низкое — требуется «плавающая» конструкция на рубероиде | Высокое — мембрана и гравий компенсируют пучение | Среднее — плитка на опорах независима от фундамента |
| Эстетика / использование | Твердое покрытие для ходьбы, классический вид | Ландшафтный дизайн, газон или гравий (не для ходьбы) | Эстетично, ремонтопригодно, пригодно для ходьбы |
| Сложность монтажа | Высокая (вибрация бетона, армирование, точность швов) | Средняя (точный расчет глубины дрен и угла мембраны) | Средняя («золотая середина» по цене и трудозатратам) |
| Типичные ошибки монтажа | Прямой угол примыкания без галтели, отсутствие гидроизоляции стыка, игнорирование утепления, малый уклон | Неверный уклон мембраны, отсутствие заведения на цоколь, плохая герметизация стыков | Экономия на дренажном слое, отсутствие утепления на пучинистых грунтах |
Ключевые вопросы по чертежу водонепроницаемой полосы
Почему одного чертежа с уклоном недостаточно для полной защиты от сырости?
Недостаточно, потому что даже идеальный уклон не решает проблему капиллярного подсоса. Вода поднимается по микротрещинам бетона на высоту до 2 метров. Чертеж должен включать «разорванный капилляр»: вертикальный заход гидроизоляции на цоколь (минимум 30 см) и выкружной радиус (галтель) в месте примыкания к стене. Иначе вода найдет обходной путь через стык.
Как правильно рассчитать угол наклона и ширину полосы на плане?
Угол наклона должен составлять 3–5 градусов (1,5–2 см на метр). Минимальная ширина — 60–80 см, но для глинистых и пучинистых грунтов чертеж должен предусматривать 120–150 см. Это связано с углом естественного откоса грунта — вода должна отводиться за пределы обратной засыпки пазух фундамента.
В чем отличие «жесткой» бетонной полосы от «мягкой» дренажной на чертеже?
Жесткая схема — это «сэндвич» из глиняного замка, геотекстиля, щебня и бетона (B15) с температурными швами. Мягкая система использует профилированную мембрану с шипами и дренажную трубу, а сверху — гравий или газонная решетка. Для жесткой критичны деформационные швы и вибрация, для мягкой — точный расчет глубины дрен и наклона мембраны.
Зачем нужен выкружной радиус (галтель) на чертеже узла примыкания?
Если оставить прямой угол между полосой и цоколем, вода будет скапливаться у стены. Чертеж должен показывать сглаживающий радиус из цементно-песчаного раствора. Поверх этой галтели внахлест клеится рулонная гидроизоляция с заведением на вертикаль минимум на 30 см выше земли — это ключевая защита стыка от протечек.
Как чертеж должен учитывать утепление, чтобы избежать морозного пучения?
Без слоя экструдированного пенополистирола (XPS) толщиной 50 мм, замерзшая вода под бетоном работает как домкрат. На чертеже важно показать, что утеплитель уходит вниз на глубину промерзания, образуя «корыто». Это предотвращает деформацию всей конструкции и сохраняет геометрию полосы на десятилетия.
