Скрытая угроза: почему новая кровля может разрушить старый каркас
Когда встает вопрос о замене кровельного материала на доме с историей, большинство домовладельцев думают о цвете, текстуре и цене. Лишь единицы задумываются о физике процесса — о той нагрузке, которую стропильная система несет ежедневно, и о том, выдержит ли она новые условия. Старое дерево, даже выглядящее крепким, со временем теряет влажность, растрескивается и меняет свою несущую способность, поэтому ваша задача — не просто перекрыть крышу, а провести инженерную ревизию.
Замена тяжелого шифера на легкую металлочерепицу или наоборот — переход на керамическую плитку — это не косметическая процедура, а изменение статики всего здания. Фундамент, стены и, конечно, стропила воспринимают импульс от каждого килограмма. Если пренебречь точным расчетом снегового и ветрового давления в связке с массой нового покрытия, вы рискуете получить деформацию конька, расползание ног или вовсе обрушение перекрытия уже в первую снежную зиму.
Формула надежности: как рассчитать удельное давление на стропила
Для профессионального расчета не нужен доступ к сложным проектным программам, достаточно школьной математики и паспортных данных материала. Главный показатель, который вы ищете — это распределенная нагрузка на погонный метр стропильной ноги (кг/м.п.). Исходные данные: удельный вес квадратного метра кровли (обычно указан в техпаспорте или берется из нормативных таблиц СП 17.13330), шаг стропил и угол наклона ската.
Например, если вес 1 м² покрытия составляет 15 кг, а шаг стропил — 0,6 метра, то линейная нагрузка составит ровно 9 кг на метр погонный. Именно эту цифру нужно сравнивать с расчетным сопротивлением старой древесины, которое для визуально здоровой сосны или ели первого сорта составляет около 140 кг/см². Кажется, что запас огромен, но не забывайте прибавлять сюда массу обрешетки, контробрешетки и слоя утеплителя, которые лягут поверх.
Проверка «на глаз»: визуальные маркеры недопустимого перегруза

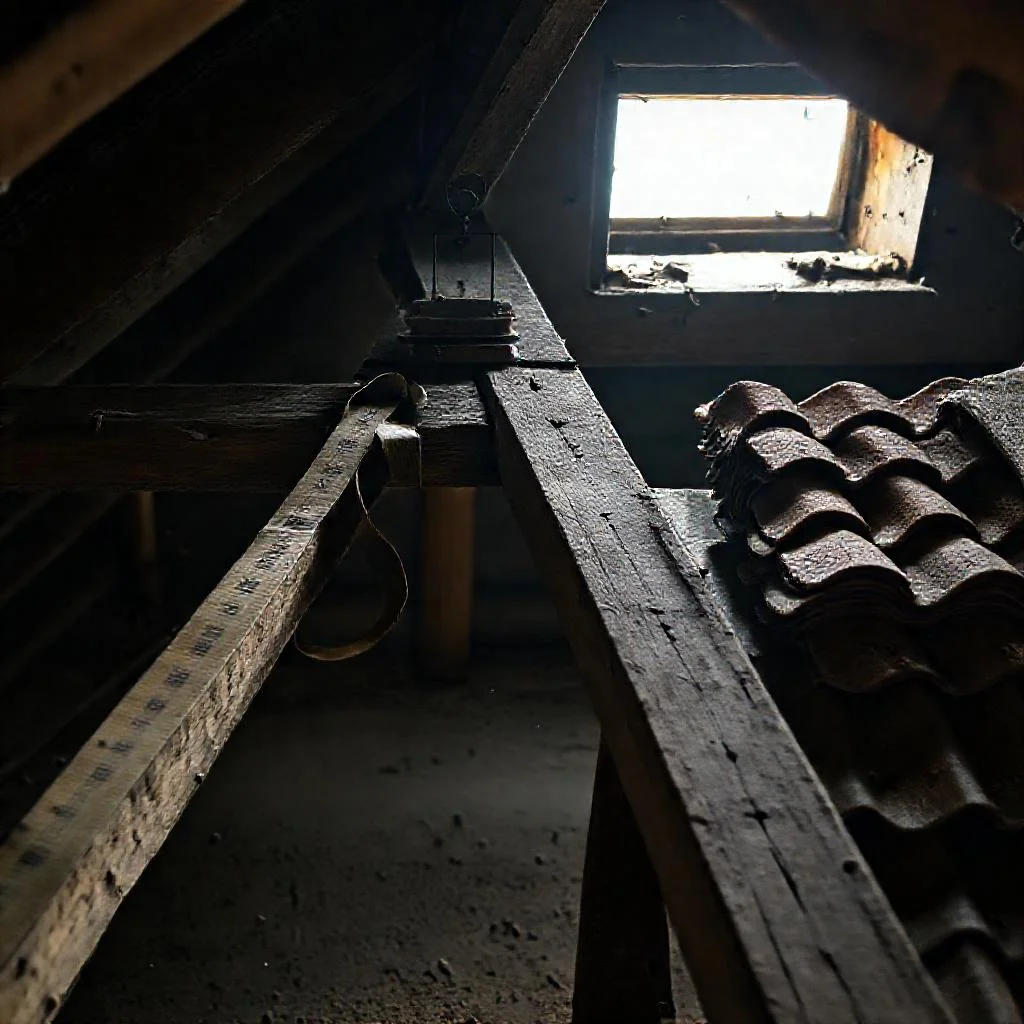

Прежде чем взять в руки калькулятор, оцените геометрию стропильной системы. Критическим сигналом бедствия является видимый прогиб — если линия конька напоминает дугу, а в местах стыков стропил с мауэрлатом появились щели, это верный признак того, что старые балки уже работают на пределе пластичности. Добавление тяжелого покрытия в такой ситуации вызовет необратимый излом опорных узлов.
Обратите внимание на наличие временных подпорок и хомутаний, которые могли сделать прежние хозяева — это попытка компенсировать накопившуюся усталость дерева. Если дом эксплуатировался с протечками, проверьте оголовки стропил на предмет гнили и следов жизнедеятельности жука-древоточца. Даже идеально просушенная доска, пораженная на глубину более четверти сечения, не способна нести нормативную нагрузку.
- Хрупкость: При простукивании сухое и здоровое дерево издает звонкий звук, гнилое — глухой.
- Следы влаги: Темные подтеки у узлов опоры и в местах примыкания к кирпичным трубам указывают на систематическое намокание.
- Геометрия: Проверьте диагонали ската — расхождение более чем на 2 см на каждые 5 метров говорит о потере жесткости каркаса.
- Крепеж: Наличие современных саморезов в связке со старыми гвоздями часто указывает на попытки ремонта без усиления балок.
Сравнительный анализ массы: от эконом-класса до премиум-сегмента
Выбор кровельного материала определяет необходимость усиления. Легкие полимерпесчаные или битумные покрытия (до 8 кг/м²) редко требуют капитального вмешательства, а вот натуральная глиняная черепица, вес которой достигает 45–60 кг/м², почти всегда нуждается в установке дополнительных разгрузочных элементов. Асбестоцементный шифер (до 25 кг/м²) — это «золотая середина» для ветхих стропил, не требующая радикальных изменений.
Стальная фальцевая кровля и профнастил обманчиво просты в монтаже, но при укладке поверх старого шифера без демонтажа создают «слоеный пирог», который добавляет критический вес. Всегда считайте суммарный вес всей конструкции: стропила + обрешетка + гидроизоляция + кровля. Только такая скрупулезность позволит с уверенностью сказать, выдержит ли ферма новые условия эксплуатации.
Страховочный механизм: когда усиление становится обязательным
Если расчетные цифры показывают превышение допустимой нагрузки более чем на 20-25%, единственным грамотным решением становится «хирургическое» вмешательство. Классический метод ремонта — наращивание стропильных ног досками сбоку с помощью болтовых соединений (метод «бандажа») или установка подкосов, перераспределяющих массу на несущие стены. Это дешевле полной замены кровли, но требует точной подгонки древесины.
Помните, что проверка прочности — это не просто механическое суммирование килограммов. Это учет многолетней усадки сруба, миллиметровых подвижек фундамента и потери упругости волокон. Отнеситесь к процессу как к диалогу со старым зданием: если чувствуете малейшее сопротивление конструкции сомнительным материалам — остановитесь. Идеальная кровля — та, что забывается на десятилетия, а не та, что заставляет собирать тазики под потолком в первую весеннюю оттепель.
«Крыша — это не просто верхняя граница дома. Это молчаливый страж, принимающий на себя все удары стихии. Уважайте физику, скрытую в её деревянных жилах, и она ответит вам столетием сухого тепла».
Калькулятор распределенной нагрузки и сравнительная характеристика кровельных материалов
| Тип кровельного покрытия | Вес 1 м² (кг) | Линейная нагрузка при шаге стропил 0,6 м (кг/м.п.) | Оценка для ветхих стропил | Необходимость усиления каркаса | |
|---|---|---|---|---|---|
| Уклон 30° | Уклон 45° | ||||
| Битумная (мягкая) черепица | 7–8 | 4,8 – 5,5 | 5,9 – 6,8 | Безопасно | Не требуется |
| Полимерпесчаная черепица | 7–8 | 4,8 – 5,5 | 5,9 – 6,8 | Безопасно | Не требуется |
| Профнастил / Металлочерепица | 5–10 | 3,4 – 6,9 | 4,2 – 8,5 | Безопасно | Не требуется |
| Стальная фальцевая кровля | 5–8 | 3,4 – 5,5 | 4,2 – 6,8 | Безопасно | Не требуется |
| Асбестоцементный шифер | 20–25 | 13,8 – 17,2 | 17,0 – 21,3 | Допустимо с проверкой | Только при дефектах |
| Керамическая (глиняная) черепица | 45–60 | 31,0 – 41,4 | 38,2 – 50,9 | Критично | Обязательно |
| Цементно-песчаная черепица | 40–50 | 27,6 – 34,5 | 34,0 – 42,5 | Критично | Обязательно |
| Старая кровля + новое покрытие без демонтажа («слоеный пирог») | >30 (накопительно) | >20,7 | >25,5 | Недопустимо | Запрещено |
| ДОПОЛНИТЕЛЬНЫЕ СЛОИ (добавляются к весу покрытия) | |||||
| Обрешетка (доска 25 мм) | 10–12 | 6,9 – 8,3 | 8,5 – 10,2 | Суммируйте с весом покрытия для получения полной нагрузки на стропила | |
| Контробрешетка (брусок 50×50) | 5–7 | 3,4 – 4,8 | 4,2 – 5,9 | ||
| Утеплитель (минвата, 150 мм) | 8–12 | 5,5 – 8,3 | 6,8 – 10,2 | ||
| ПРЕДЕЛЬНЫЕ НАГРУЗКИ ДЛЯ СТАРОЙ ДРЕВЕСИНЫ (справочно) | |||||
| Расчетное сопротивление сосны/ели (1 сорт) | 140 кг/см² | — | — | Снижается на 25% при наличии гнили, трещин, поражения жуком | |
| Критический прогиб конька (маркер перегруза) | >2 см / 5 м | — | — | При расхождении диагоналей — потеря жесткости | |
| Порог обязательного усиления | Превышение расчетной нагрузки на 20–25% | — | Метод бандажа (наращивание досок болтами) или установка подкосов | ||
| ПРИМЕР РАСЧЕТА ПО ШАГУ СТРОПИЛ | |||||
| Вес 1 м² покрытия = 15 кг, шаг стропил = 0,6 м | Линейная нагрузка = 15 × 0,6 = 9 кг/м.п. | (без учета уклона) | Сравните с расчетным сопротивлением старой древесины (140 кг/см²) | ||
| Вес 1 м² шифера = 25 кг, шаг 0,75 м, уклон 45° | Линейная нагрузка = (25 × 0,75) / 0,707 ≈ 26,5 кг/м.п. | (cos45°≈0,707) | Требуется проверка состояния древесины и стыков с мауэрлатом | ||
| Вес 1 м² керамической черепицы = 55 кг, шаг 0,6 м, уклон 30° | Линейная нагрузка = (55 × 0,6) / 0,866 ≈ 38,1 кг/м.п. | (cos30°≈0,866) | Превышение нормы на 25%+ → обязательный бандаж стропил | ||
Визуальные маркеры недопустимого перегруза (проверка перед расчетом)
| Маркер (признак) | Норма | Критическое состояние | Действие при обнаружении |
|---|---|---|---|
| Звук при простукивании древесины | Звонкий, чистый | Глухой, «ватный» | Немедленный отказ от тяжелых материалов |
| Следы влаги у опорных узлов, темные подтеки | Сухая древесина | Гниль, плесень, систематическое намокание | Усиление подкосами или замена фрагментов |
| Расхождение диагоналей ската | ≤ 2 см на каждые 5 метров | > 2 см / 5 м | Инженерная ревизия, установка затяжек |
| Прогиб линии конька (визуальная дуга) | Прямая линия | Щели на стыках, прогиб | Запрет на укладку любого покрытия до исправления |
| Крепеж: саморезы + старые гвозди | Однотипные соединения | «Ремонтные» следы без усиления балок | Проверка несущей способности каждой ноги |
Частые вопросы о расчете веса кровли для старых стропил
Как рассчитать нагрузку на стропила при замене кровельного материала?
Для расчета распределенной нагрузки на погонный метр стропильной ноги умножьте вес 1 м² покрытия на шаг стропил (в метрах). Например, при весе 15 кг/м² и шаге 0,6 м нагрузка составит 9 кг/м.п. Не забудьте прибавить массу обрешетки, контробрешетки и утеплителя, а затем сравнить результат с несущей способностью вашей древесины (для здоровой сосны — около 140 кг/см²).
Какие визуальные признаки указывают на то, что стропила не выдержат новую кровлю?
Критические маркеры перегруза: видимый прогиб конька (дугообразная линия), щели в местах соединения стропил с мауэрлатом, следы старых подпорок и хомутов, темные подтеки от влаги, глухой звук при простукивании (признак гнили) и следы жука-древоточца. Если поражение древесины глубже четверти сечения, стропило не выдержит нормативной нагрузки.
Какой вес кровельного материала считается безопасным для старых стропил?
Легкие материалы (до 8 кг/м²) — полимерпесчаная или битумная черепица — редко требуют усиления. Шифер (до 25 кг/м²) подходит как «золотая середина». А вот натуральная глиняная черепица (45-60 кг/м²) почти всегда требует дополнительных разгрузочных элементов. При выборе всегда считайте суммарный вес всей конструкции, включая обрешетку и изоляцию.
Что делать, если расчетная нагрузка превышает допустимую на 20-25%?
В таком случае необходимо усиление стропильной системы. Классические методы: наращивание стропильных ног дополнительными досками сбоку с болтовым соединением (бандаж) или установка подкосов, которые перераспределяют вес на несущие стены. Это дешевле полной замены кровли, но требует точной подгонки древесины и профессиональной оценки.
Почему нельзя просто уложить новую кровлю поверх старой, например, профнастил на шифер?
Укладка нового материала поверх старого создает «слоеный пирог», который добавляет критический вес на изношенные стропила. Старая кровля уже могла накопить влагу, а дополнительная нагрузка ускоряет деформацию и разрушение деревянного каркаса. Всегда демонтируйте старое покрытие и проводите полный расчет нагрузки с учетом состояния древесины.
