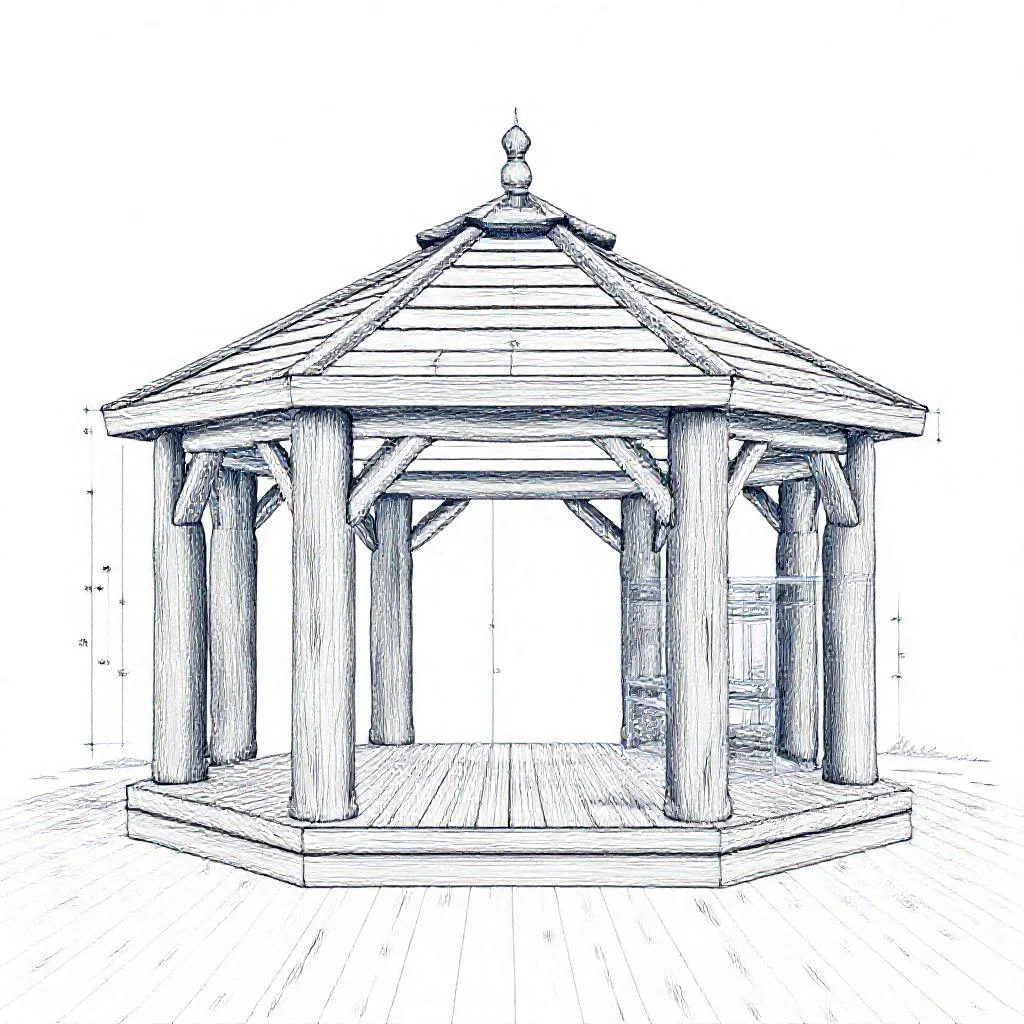

Почему чертеж решает судьбу будущей постройки
Бревенчатая беседка — это не просто садовая конструкция, а полноценный архитектурный объект, который задает тон всему участку. Ошибка на этапе эскиза оборачивается не только перерасходом дорогого материала, но и нарушением геометрии, которую невозможно исправить после сборки сруба. В отличие от каркасных построек, круглое бревно диктует свои жесткие правила: каждое соединение в чашу или лапу требует точного расчета, иначе стены «поведет» в первую же зиму.
Профессиональный подход начинается с понимания физики усадки. Древесина естественной влажности меняет свои линейные размеры до 6–8% за первые два года. Если не заложить в чертеж компенсационные зазоры и скользящие крепления, крыша перекосит, а окна заклинит. Именно поэтому грамотный проект — это не просто рисунок с красивым фасадом, а техническая инструкция с допусками, размерами по осям и схемой разметки пазов.
Анатомия сруба: рассчитываем диаметр и длину
Исходная точка любого чертежа — выбор диаметра бревна. Для беседки площадью до 12 квадратных метров оптимален материал 200–220 мм. Более тонкие стволы (180 мм) создадут ощущение хрупкости и потребуют дополнительного утепления, а массивные 260 мм превратят легкую постройку в громоздкую крепость, перегрузив фундамент. На чертеже обязательно проставляют не усредненный, а минимальный диаметр комля и вершины — ведь каждое бревно имеет разбег.
Коварство кроется в подборе длины. Стандартный шестиметровый сортимент редко подходит без остатка. На плане раскроя нужно сразу размечать, какие лаги, подкосы и фронтоны будут нарезаны из каждого ствола. Торцевые выборки под чашу съедают от 15 до 40 см на каждое соединение. Игнорирование этого факта приводит к тому, что каркас собирается с некрасивыми «дырами» на углах, которые приходится закрывать декоративными накладками.
Конструкция крыши и опорных узлов
Самая частая ошибка новичков — проецирование стропильной системы каркасного дома на бревенчатый сруб. В беседке из оцилиндрованного или строганого бревна стропила ложатся на верхний венец через скользящие опоры. Это снимает вертикальное давление при усадке. Высота фронтона должна рассчитываться так, чтобы угол наклона крыши находился в диапазоне 20–30 градусов: меньший угол приведет к застою снега, больший — создаст чрезмерную парусность.
Особое внимание уделите количеству опорных столбов. Если выберете схему «на 4 столбах», неизбежно провисание длинных прогонов. В чертеже используйте схему «шестиугольник» либо добавьте центральный опорный столб диаметром не менее 240 мм — он примет на себя основную нагрузку конька. В спецификации обязательно укажите тип крепежа: глухари, нагели или мощные кровельные костыли, так как обычные саморезы не выдерживают распирающих усилий массивной крыши.
Хорошая беседка начинается не с красивой картинки, а с точного расчета сопряжений. Истинное мастерство плотника видно там, где бревно встречается с бревном, образуя монолитную чашу без единого миллиметра щели.
Чертеж оконных и дверных проемов
В отличие от кирпичных построек, в бревенчатых стенах нельзя просто вырезать проем под окно. По технологии чашку на бревне выбирают до сборки, предусматривая торцевые соединения в четверть или шип. Если вы проектируете беседку с остеклением, на каждой схеме венца проемный брус должен быть показан отдельно с боковым зазором на усадку в 3–5% от высоты проема. Этот зазор скроется под наличником, но спасет стеклопакет от давления.
В рабочих чертежах обязательно указывайте места установки косяков и перемычек. Глухие стены сруба высотой более 3 метров склонны к боковому изгибу. Чтобы избежать этого, предусмотрите перерубы или установите скрытые стальные стяжки. Слишком широкие проемы (более 1.5 м) требуют врезки в торцы мощного гребня — иначе при усадке верхние венцы «расползутся» над окном.
Спецификация деталей: как избежать пересортицы
План строительства включает не только общие виды, но и спецификацию на каждый венец с нумерацией позиций. Профессионалы маркируют каждое бревно на торце и на чертеже, создавая сборочную карту. Это позволяет вести укладку без подгонки на месте. В спецификацию включают метраж погонных метров, количество выбранной чаши (хвост или охлопень) и разметку пазов. Обязательно закладывайте 10% технологического запаса на отбраковку и случайные повреждения при кантовке.
Составьте список необходимой гидроизоляции и утеплителя для пазов. Визуальная легкость сруба обманчива: ему нужен мощный фундамент — винтовые сваи диаметром 108 мм или монолитная лента. В чертеже фундамента обязательно укажите высоту ростверка над землей (не менее 50 см), чтобы бревна не контактировали с грунтом и снегом. Иначе нижний венец сгниет за 3–4 сезона, похоронив все ваши расчеты.
- Контролируйте разбег диаметров бревен в одном венце — допустимая разница не более 3 см.
- Проектируйте продухи в цоколе для вентиляции подпольного пространства.
- Закладывайте под 90-градусные наружные углы компенсационный паз глубиной до 40% диаметра.
- Наносите на чертеж стрелками направление укладки венцов от угла к центру.
- Выделите цветом на схеме зоны, требующие обязательной нагельной стяжки через каждые 1.5 метра.
Типовые ошибки проектирования и способы их обхода
Многие заказывают готовый чертеж из интернета и сталкиваются с несоответствием размеров реальному бревну. Если в проекте заложен материал диаметром 200 мм, а вы купили 240 мм, высота стен вырастет автоматически. Оконные проемы и крыльцо не совпадут с уровнем пола. Решение одно — всегда привязывайте чертеж к конкретной партии материала, используя реальные значения после обмера каждого ствола. Только так вы сможете рассчитать точное количество венцов.
Остерегайтесь чрезмерного упрощения конструкций. Иногда в погоне за эстетикой проектировщики убирают средние опоры, оставляя лишь краевые — это провоцирует колоссальный изгибающий момент на верхней обвязке. Добавляйте на чертеж скрытые ригели и ветровые связи на фронтонах. Помните: настоящая красота беседки определяется не сложностью резьбы, а безупречным прилеганием бревен. Этот «сухой» технический документ — фундамент вашего спокойного отдыха под шелест листвы.
Сводные технические параметры для проектирования чертежа беседки из круглых бревен
| Параметр / Узел | Расчетные значения и особенности | Компенсации и допуски | Типовые риски при ошибке |
|---|---|---|---|
| Диаметр бревна (беседка до 12 м²) | Оптимальный диапазон: 200–220 мм (минимальный и максимальный диаметр комля/вершины указывается на чертеже отдельно). Для центрального опорного столба — не менее 240 мм. |
Допустимая разбежка диаметров в одном венце — не более 3 см. Для стволов 180 мм требуется доп. утепление, для 260 мм — усиление фундамента. |
Тонкие бревна (180 мм) — визуальная хрупкость, промерзание; толстые (260 мм) — перегрузка фундамента, громоздкость. |
| Усадка древесины естественной влажности | Изменение линейных размеров — 6–8% за первые 2 года. | Закладывать компенсационные зазоры и скользящие крепления. Боковой зазор в проемах: 3–5% от высоты проема (скрывается наличником). |
Перекос крыши, заклинивание окон, разрыв соединений без скользящих опор. |
| Потери длины на торцевые выборки (чаша / лапа) | Каждое угловое соединение съедает от 15 до 40 см длины бревна. | На плане раскроя сразу размечать нарезку лаг, подкосов, фронтонов из каждого 6-метрового сортимента. | Появление «дыр» на углах, вынужденная установка декоративных накладок. |
| Угол наклона крыши | Оптимальный диапазон: 20–30 градусов. | Высота фронтона рассчитывается из выбранного угла и ширины пролета. | Менее 20° — застой снега; более 30° — чрезмерная парусность. |
| Количество опорных столбов и схема | Рекомендуемые схемы: — «Шестиугольник»; — либо добавление центрального столба диаметром 240 мм+ (основная нагрузка конька). Схема «на 4 столбах» — нежелательна. |
Скрытые ригели и ветровые связи на фронтонах — обязательно. | Провисание длинных прогонов, изгибающий момент на верхней обвязке. |
| Крепеж и стяжки | Типы крепежа: глухари, нагели, кровельные костыли. Обычные саморезы — исключены. | Нагельная стяжка через каждые 1.5 метра по длине стены. При широких проемах (более 1.5 м) — врезка мощного гребня в торцы бревен. |
Распирающие усилия массивной крыши — саморезы не выдерживают. |
| Оконные и дверные проемы | Чашку на бревне выбирают до сборки. Проемный брус — отдельная позиция на каждой схеме венца. | Торцевые соединения в четверть или шип. Косяки и перемычки указываются в рабочих чертежах. Глухие стены выше 3 м — обязательный переруб или скрытые стальные стяжки. |
«Расползание» верхних венцов над окном при усадке, боковой изгиб стен. |
| Фундамент и цоколь | Винтовые сваи диаметром 108 мм или монолитная лента. Высота ростверка над землей — не менее 50 см (исключить контакт с грунтом и снегом). |
Обязательно проектировать продухи в цоколе для вентиляции подпольного пространства. | Гниение нижнего венца за 3–4 сезона при контакте с грунтом. |
| Компенсационный паз (90-градусные наружные углы) | Глубина паза — до 40% диаметра бревна. | Контроль направления укладки (от угла к центру — стрелками на чертеже). | Растрескивание, щели при усадке. |
| Спецификация и запас материала | Маркировка каждого бревна (торцы + чертеж) с номером венца и позиции. В спецификацию включают: погонные метры, количество выбранной чаши (хвост/охлопень), разметку пазов. |
Технологический запас на отбраковку и повреждения — не менее 10%. | Пересортица, подгонка на месте, задержка сроков строительства. |
| Привязка проекта к реальному материалу | Строгое соответствие чертежа диаметру реальной партии бревен после обмера каждого ствола. | Обмер каждого ствола перед расчетом количества венцов и высоты стен. Зазор на усадку — 3–5% от высоты проема. |
Несовпадение оконных проемов с уровнем пола при замене диаметра (200 → 240 мм). |
Частые вопросы по проектированию бревенчатой беседки
Какой диаметр бревна оптимален для беседки и как это влияет на чертеж?
Для беседки площадью до 12 м² оптимален диаметр 200–220 мм. Тоньше 180 мм — конструкция будет выглядеть хрупкой и потребует утепления. Толще 260 мм — избыточная нагрузка на фундамент и визуальная громоздкость. На чертеже обязательно указывают минимальный диаметр комля и вершины, так как каждое бревно имеет разбег. Также критично сразу планировать раскрой: угловые чаши съедают от 15 до 40 см на соединение, иначе возникнут некрасивые щели на углах.
Как избежать перекоса крыши и деформации стен из-за усадки?
В чертеж необходимо заложить компенсационные зазоры и скользящие крепления для стропил и вертикальных опор. Усадка естественной влажности достигает 6–8% за два года. На схеме обязательно предусматривают боковой зазор в проемах (3–5% от высоты) для окон и дверей. Для опорных столбов используйте схему «шестиугольник» или центральный столб диаметром от 240 мм. В спецификации укажите тип крепежа — только глухари, нагели или кровельные костыли, но не саморезы.
Почему нельзя просто вырезать оконный проем в готовой бревенчатой стене?
В бревенчатом срубе чашка под окно выбирается до сборки. Проемный брус показывается отдельно на каждой схеме венца с соединением в четверть или шип. Если делать проем после сборки, верхние венцы «расползутся» и потеряют несущую способность. На чертеже обязательно фиксируют косяки и перемычки. Для проемов шире 1,5 м требуется врезка мощного гребня в торцы, иначе при усадке стена деформируется.
Какие параметры нужно указывать в чертеже, чтобы избежать пересортицы и подгонки на месте?
Обязательно создается поштучная спецификация на каждый венец с нумерацией бревен и указанием направления укладки от угла к центру. На плане раскроя отмечается, какие детали (лаги, подкосы, фронтоны) нарезаются из каждого шестиметрового ствола. Профессиональный чертеж включает метраж, количество чаш (хвост или охлопень), глубину пазов, диаметр и шаг нагелей (через каждые 1,5 м), а также запас материала 10%. Дополнительно указывают высоту ростверка над землей (не менее 50 см) и расположение продухов.
Какие ошибки типовых проектов приводят к провисанию крыши и разрушению углов?
Главная ошибка — проектирование стропильной системы как в каркасном доме. В бревенчатом срубе стропила опираются на верхний венец через скользящие опоры для компенсации усадки. Нельзя оставлять только 4 угловых столба — это провоцирует изгиб прогонов. Также опасно удалять средние опоры ради эстетики. В чертеж нужно обязательно включать скрытые ригели и ветровые связи на фронтонах. Для наружных углов требуются компенсационные пазы глубиной до 40% диаметра.
