Анатомия переливного колодца: почему без него канализация «задыхается»
Представьте себе автономную канализацию как систему кровеносных сосудов. Если трубы — это артерии, то колодцы — сердца, задающие ритм движению стоков. Переливной колодец в этой схеме — не просто резервуар, а интеллектуальный узел, который спасает вашу систему от гидроудара и залповых сбросов, когда стиральная машина и ванная работают одновременно. Его главная задача — принять поток, погасить его скорость и передать дальше, не допуская обратного подпора в дом.
Для бытовых стоков критически важен именно принцип перелива. В отличие от накопительного септика, здесь не нужно ждать полного заполнения — жидкость уходит самотеком через трубу, расположенную выше уровня остальных. Инженерная «изюминка» заключается в том, что уровень воды внутри камеры всегда остается неизменным при равномерном притоке. Это позволяет создавать стабильную нагрузку на дренажное поле или станцию глубокой очистки, продлевая срок их службы на годы.

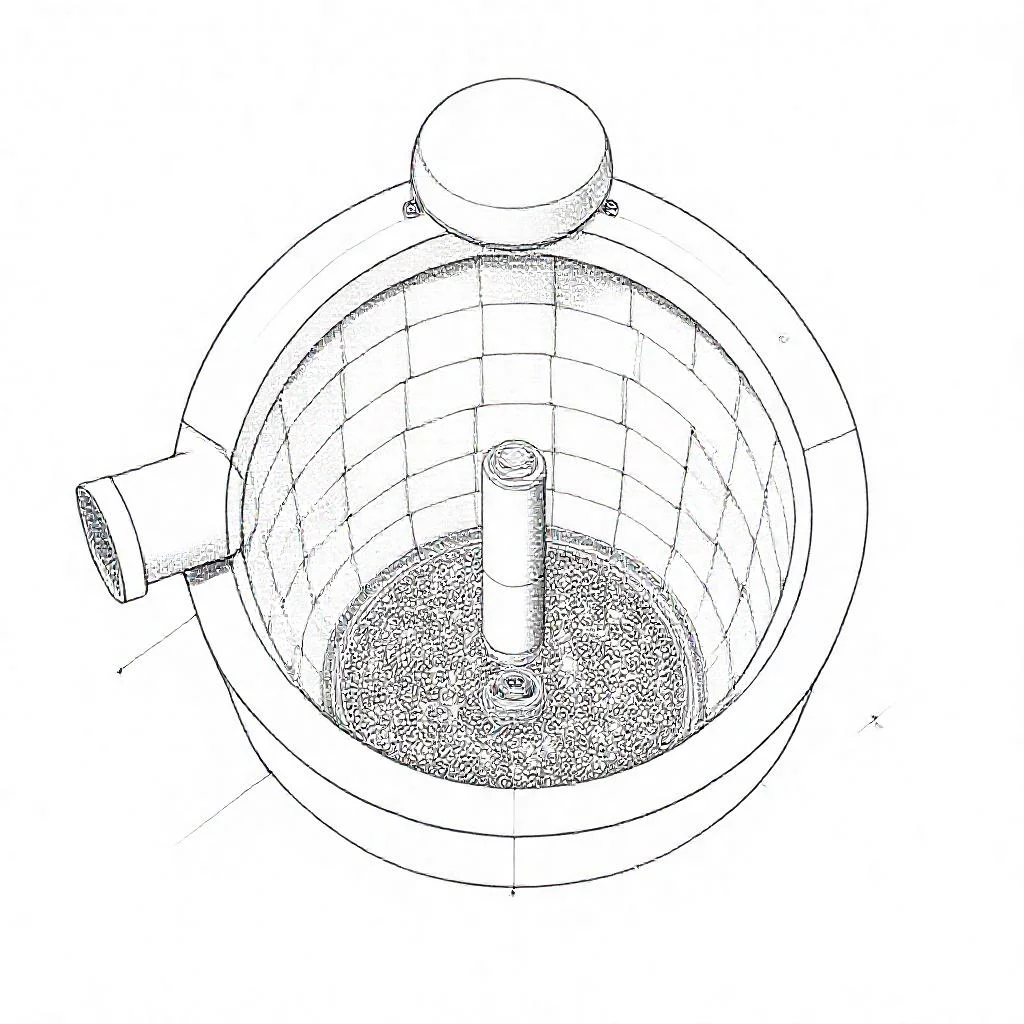

Расшифровка чертежа: ключевые размеры, которые решают все
Ошибка в масштабировании здесь дорого стоит — исправить бетонную конструкцию после монтажа практически невозможно. Верхняя точка переливной трубы должна располагаться на 50–70 мм ниже входного патрубка. Эта разница в 5–7 сантиметров создает тот самый «гравитационный импульс», который не дает стокам застаиваться и образовывать жировые пробки. При проектировании обязательно закладывайте угол наклона подводящей трассы не менее 2 см на каждый погонный метр — иначе даже идеальный чертеж не спасет от заиливания.
Стандартная схема предполагает использование колец диаметром 1000 мм — такое сечение комфортно для обслуживания. Но если грунтовые воды стоят высоко, увеличивайте диаметр до 1500 мм и предусматривайте бетонное дно с гидроизоляцией. Важный нюанс: абсолютно горизонтальный уровень выходного отверстия — это грубейшая ошибка. Делайте его с уклоном в 1–1,5 градуса от колодца к фильтрующей яме или аэратору. Такая схема исключает риск примерзания стоков в мороз и обеспечивает естественную аэрацию потока.
Пошаговая инструкция: как перенести чертеж в реальность
Начните с котлована: глубина должна быть на 300–400 мм больше проектной высоты колодца, чтобы создать песчано-щебневую подушку. Утрамбуйте дно и залейте бетонную стяжку толщиной 100 мм — это базовое основание, которое снимет точечные нагрузки от веса колец. После затвердевания (48–72 часа) приступайте к монтажу первого кольца, выверяя его положение лазерным уровнем. Отклонение по вертикали даже в 2 см приведет к перекосу всех последующих стыков.
Герметизация — самый ответственный этап. Все швы между кольцами промазывайте битумной мастикой в два слоя, а внутреннюю поверхность обработайте проникающей гидроизоляцией. Точки ввода труб требуют особого внимания: используйте резиновые манжеты и зачеканьте пространство между трубой и бетоном паклей с цементным молочком. Для переливного колодца очистки критически важно добиться полной герметичности, иначе талые воды будут разбавлять стоки и нарушать работу бактерий в последующем септике.
Сравнительная таблица ключевых параметров монтажа переливного колодца
| Параметр / Элемент | Значение / Характеристика | Примечание / Инженерный смысл |
|---|---|---|
| Расположение верхней точки переливной трубы | Ниже входного патрубка на 50–70 мм | Создает «гравитационный импульс», предотвращает застой стоков и образование жировых пробок |
| Угол наклона подводящей трассы | Не менее 2 см на каждый погонный метр | Обязательное условие — иначе идеальный чертеж не спасет от заиливания |
| Стандартный диаметр колец | 1000 мм | Комфортное сечение для обслуживания и проведения ремонтных работ |
| Диаметр колец при высоком уровне грунтовых вод | 1500 мм | Увеличенное сечение требует обязательного бетонного дна с гидроизоляцией |
| Уклон выходного отверстия | 1–1,5 градуса (от колодца к фильтрующей яме или аэратору) | Исключает примерзание стоков в мороз и обеспечивает естественную аэрацию потока. Абсолютно горизонтальный уровень — грубейшая ошибка |
| Глубина котлована | На 300–400 мм больше проектной высоты колодца | Запас необходим для создания песчано-щебневой подушки |
| Толщина бетонной стяжки (основания) | 100 мм | Снимает точечные нагрузки от веса колец; время затвердевания — 48–72 часа |
| Допустимое отклонение по вертикали (перекос) | Не более 2 см | Превышение приводит к перекосу всех последующих стыков колец |
| Герметизация швов между кольцами | Битумная мастика в два слоя | Обязательный этап для полной герметичности конструкции |
| Обработка внутренней поверхности | Проникающая гидроизоляция | Защита от проникновения талых вод и разрушения бетона |
| Герметизация точек ввода труб | Резиновые манжеты + зачеканка паклей с цементным молочком | Критически важно для исключения разбавления стоков талыми водами и сохранения бактериальной активности в септике |
| Рабочий принцип (режим перелива) | Самотечный слив через трубу выше уровня остальных; жидкость уходит без ожидания полного заполнения | Обеспечивает неизменный уровень воды при равномерном притоке и стабильную нагрузку на дренажное поле или станцию глубокой очистки |
Частые вопросы по чертежу переливного колодца
Какая разница высот должна быть между входной и переливной трубой на чертеже?
Входной патрубок должен располагаться на 50–70 мм выше точки перелива. Эта разница создает необходимый гравитационный импульс и предотвращает застой стоков.
Какой диаметр колец использовать при высоком уровне грунтовых вод?
При высоком уровне грунтовых вод используйте кольца диаметром 1500 мм, а не стандартные 1000 мм, и обязательно предусмотрите бетонное дно с гидроизоляцией.
Каким должен быть уклон выходного отверстия на чертеже?
Выходное отверстие делайте с уклоном 1–1,5 градуса от колодца к фильтрующей яме или аэратору. Горизонтальный уровень — грубая ошибка, ведущая к замерзанию стоков.
Какой угол наклона подводящей трассы нужно указать?
Угол наклона подводящей трубы должен быть не менее 2 см на каждый погонный метр. Меньший уклон приведет к заиливанию системы.
Насколько глубоким должен быть котлован по чертежу?
Глубина котлована должна превышать проектную высоту колодца на 300–400 мм для создания песчано-щебневой подушки и бетонной стяжки толщиной 100 мм.
