Почему схема водоснабжения — это фундамент вашего комфорта
Представьте себе ситуацию: вы въехали в новый дом, и вдруг обнаруживаете, что в ванной на втором этаже напор воды еле дотягивает до стиральной машины, а на кухне первого этажа, наоборот, слишком сильный поток, который разбрызгивает воду по столешнице. Знакомо? Это классическая ошибка игнорирования гидравлического расчета и хаотичного расположения магистралей. Грамотный чертеж разводки — это не просто линия на бумаге, а гарантия того, что утром вы не будете ждать, пока из крана польется горячая вода, а вечером — слушать вой труб из-за гидроудара.
В двухэтажном строении задача усложняется: у вас появляется вертикальная ось стояков, увеличивается протяженность магистралей, и растет сопротивление в трубах. Нельзя просто «на глазок» вывести трубы от насоса. В профессиональной среде этот процесс называется «трассировкой с увязкой по этажам». Именно здесь решается, будет ли ваш санузел наверху работать так же эффективно, как и внизу, или вы обречете себя на постоянную регулировку смесителей и температурные качели.
Анализируем архитектуру: коллекторная или тройниковая логика
Прежде чем браться за карандаш или открывать CAD-программу, необходимо определить тип системы. Для двухэтажных коттеджей чаще всего выбирают между последовательным тройниковым подключением и коллекторным (лучевым). Последовательная схема проще в монтаже и дешевле по материалам, но имеет один существенный недостаток: если вы открываете кран на первом этаже, давление на втором этаже проседает. Это требует точного расчета сечения каждой трубы, чтобы минимизировать взаимное влияние приборов.
Коллекторный чертеж предполагает установку гребенки на каждом этаже, от которой к каждому сантехническому прибору ведется индивидуальная линия. Это позволяет выставить балансировочные вентили и добиться стабильного напора вне зависимости от того, что происходит в соседней комнате. С точки зрения инженерной эстетики, лучевая система предпочтительнее, но она требует больше места для прокладки и, соответственно, более тщательного проектирования узлов прохода через перекрытия.
Хороший чертеж водопровода — это когда вы видите не трубы, а бесперебойный ритм жизни вашего дома, где каждая капля движется точно по заданной траектории без потерь и турбулентности.
Ключевые узлы и вертикальная компоновка стояков
Ядром любой двухэтажной схемы является стояк — вертикальная труба, которая поднимает воду с нижней технической зоны или подвала наверх. На чертеже крайне важно обозначить место его прохода через межэтажное перекрытие. Здесь нужно предусмотреть гильзу с теплоизоляцией и противопожарной разделкой, чтобы избежать контакта полипропилена или металлопластика с бетонной стяжкой и компенсировать тепловое линейное расширение материала.
Особое внимание уделите нижнему и верхнему узлам. Внизу, сразу после ввода в дом, устанавливается фильтр грубой очистки, редуктор давления (если напор в магистрали превышает 4-5 атмосфер) и счетчик учета. Наверху, в верхней точке системы, обязательно проектируется кран Маевского или автоматический воздухоотводчик. Если проигнорировать этот узел на чертеже, в системе образуется воздушная пробка, которая полностью остановит циркуляцию горячей воды и создаст шум.
- Врезка в существующий водопровод (если дом подключен к центральной сети) или обвязка насосной станции при автономном источнике.
- Разделение потоков на холодное и горячее водоснабжение с обязательной установкой обратных клапанов во избежание перетока.
- Стратегическое расположение запорной арматуры (шаровых кранов) для возможности отключения только одного санузла без обесточивания всей системы.
- Компенсационные петли и Г-образные обходы на длинных прямолинейных участках для гашения вибрации и гидроударов.
Расчет сечений и гидравлическое сопротивление на этажах
Когда вы рисуете чертеж, не стоит думать, что труба диаметром 32 мм на первом этаже — это универсальное решение. С ростом этажности увеличивается высота подъема, а значит, и потери давления на преодоление силы гравитации. Каждый метр подъема — это примерно 0,1 атмосферы потерянного давления. Поэтому для второго этажа часто используют трубы на шаг большего диаметра либо предусматривают установку повышающего насоса с плавной регулировкой оборотов.
Профессиональный подход требует расчета скорости потока в каждом ответвлении. Оптимальная скорость воды в трубах не должна превышать 1,5 м/с, иначе вы услышите гул. На вашей схеме обязательно должны быть проставлены длины каждого участка и расчетный расход (л/мин) для смесителя, душа или бачка унитаза. Только имея эти цифры перед глазами, вы сможете правильно подобрать диаметр коллектора и диаметры выходов на приборы.
Теплоизоляция и защита трубопровода в перекрытиях

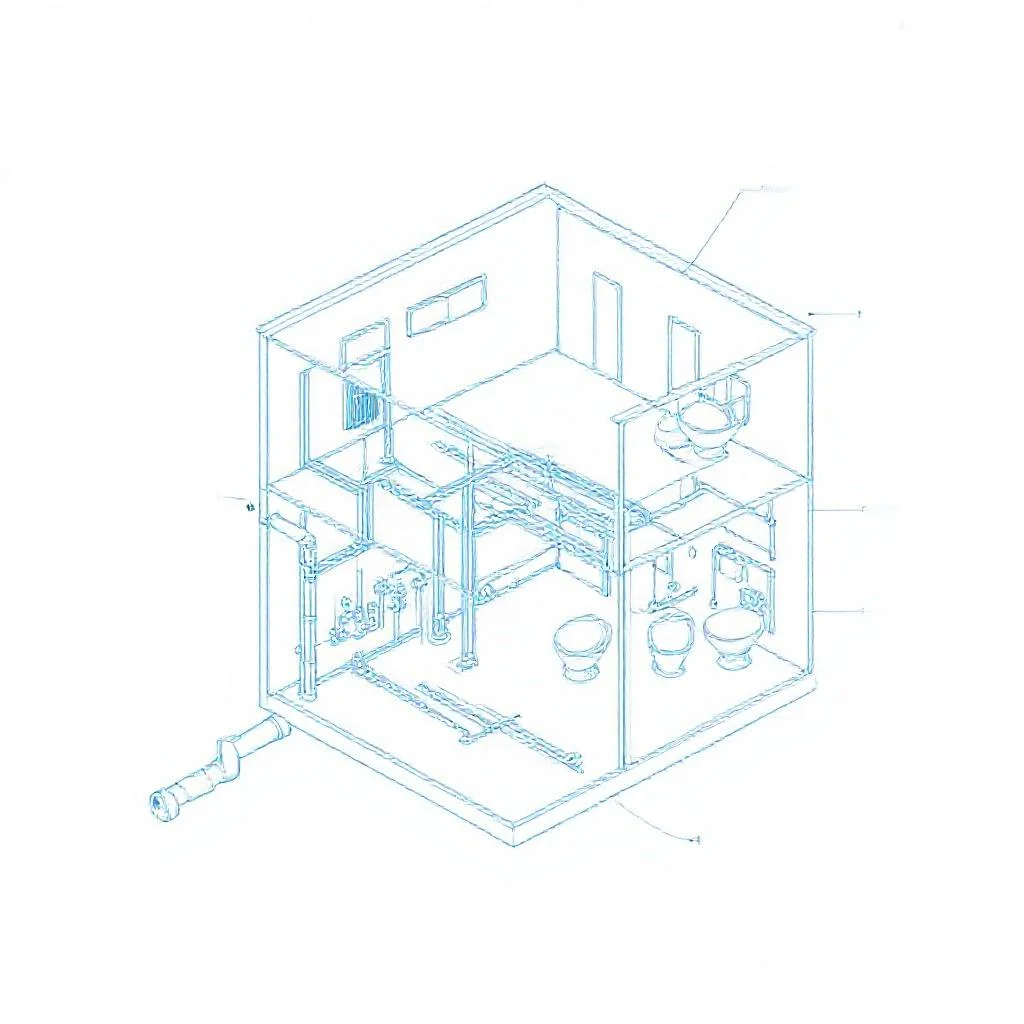

Чертеж расположения узлов был бы неполным без слоя утеплителя. Особенно это касается труб горячего водоснабжения, проходящих в холодном подвале или в неотапливаемой штробе на втором этаже. На схеме обязательно укажите зоны, где необходима установка «греющего кабеля» или скорлупы из вспененного полиэтилена. Это предотвратит потери тепла и избавит вас от проблемы, когда вы открываете кран и долго ждете горячую воду, сливая ее в канализацию.
Не забывайте про шумоизоляцию. Помечая на чертеже узлы прохода через перекрытия, закладывайте слой мягкой виброизоляции между трубой и жесткой конструкцией дома. Использование полипропиленовых труб с армированием стекловолокном снижает тепловое расширение, но не решает проблему шума от вибрации. Только грамотная комбинация изоляции и правильных креплений (хомуты с резиновыми прокладками) сделает вашу систему незаметной для слуха.
В итоге, качественный чертеж — это живой документ, который экономит вам деньги на этапе строительства и нервы на этапе эксплуатации. Проектируйте с умом, учитывайте специфику двух этажей, и тогда ваш дом будет радовать вас стабильным напором и отсутствием аварийных ситуаций.
Сравнительный анализ схем разводки и параметры узлов для двухэтажного строения
| Параметр / Узел | Тройниковая (последовательная) схема | Коллекторная (лучевая) схема | Вертикальный стояк (узел прохода через перекрытие) |
|---|---|---|---|
| Принцип подключения | Единая магистраль с ответвлениями через тройники к каждому прибору | Гребенка (коллектор) на каждом этаже, индивидуальная линия к каждому прибору | Вертикальная труба, поднимающая воду с нижней технической зоны на второй этаж |
| Стоимость материалов и монтажа | Низкая (минимум труб и фитингов) | Высокая (больше труб, коллекторы, балансировочные вентили) | Средняя (требуются гильзы, теплоизоляция, противопожарные разделки) |
| Стабильность давления при одновременном использовании кранов на двух этажах | Низкая — при открытии крана на 1-м этаже давление на 2-м этаже проседает | Высокая — стабильный напор независимо от нагрузки в соседних комнатах | Зависит от правильности гидравлического расчета и увязки по этажам |
| Рекомендуемый диаметр труб | Требуется точный расчет сечения каждого участка для минимизации взаимного влияния приборов | Диаметр коллектора и выходов на приборы подбирается по расчетному расходу (л/мин) на каждый смеситель, душ, бачок унитаза | Для второго этажа часто используют трубы на шаг большего диаметра, либо предусматривают повышающий насос с плавной регулировкой |
| Потери давления на этаж (высоту подъема) | Учитываются в общем гидравлическом сопротивлении магистрали | Минимальные на каждом луче (короткие индивидуальные линии) | Каждый метр подъема ≈ 0,1 атмосферы потерянного давления |
| Оптимальная скорость потока в трубах | Не более 1,5 м/с (иначе возникает гул) | Не более 1,5 м/с (иначе возникает гул) | Не более 1,5 м/с (иначе возникает гул) |
| Запорная арматура (шаровые краны) | Минимальное количество, отключение всей ветки при ремонте одного прибора | Стратегически на каждом выводе, позволяет отключить только один санузел без обесточивания всей системы | Устанавливается в нижнем и верхнем узле для изоляции стояка |
| Узлы, требующие обязательного проектирования на чертеже | Ввод в дом, фильтр грубой очистки, редуктор давления (если напор > 4-5 атм), счетчик учета | Гребенка на этаже, балансировочные вентили, редуктор давления, фильтр | Гильза с теплоизоляцией и противопожарной разделкой, кран Маевского или автоматический воздухоотводчик в верхней точке, обратные клапаны |
| Теплоизоляция и шумоизоляция | Требуется на всех горячих магистралях в неотапливаемых зонах (подвал, штробы на 2-м этаже) | Требуется на всех горячих лучах, особенно в стяжке или штробах | Обязательна гильза с теплоизоляцией, слой мягкой виброизоляции между трубой и конструкцией дома, хомуты с резиновыми прокладками |
| Компенсация вибраций и гидроударов | Г-образные обходы и компенсационные петли на длинных участках | Компенсационные петли, демпферы на коллекторе | Компенсационные петли и Г-образные обходы на прямолинейных участках стояка |
| Тип труб (рекомендации из текста) | Полипропилен, металлопластик (необходим учет теплового расширения) | Полипропилен с армированием стекловолокном для снижения теплового расширения | Полипропилен или металлопластик с обязательной гильзой в бетонной стяжке |
| Требуемое пространство для прокладки | Минимальное (одна магистраль) | Большое (много лучей, требуется ниша под гребенку) | Вертикальная шахта или ниша для стояка |
Частые вопросы по проектированию водопровода в двухэтажном доме
Какую схему разводки выбрать для двухэтажного дома — коллекторную или тройниковую?
Выбор зависит от ваших приоритетов. Тройниковая (последовательная) схема дешевле и проще в монтаже, но при открытии крана на первом этаже давление на втором проседает. Коллекторная (лучевая) схема предполагает установку гребенки на каждом этаже и индивидуальную линию к каждому прибору — это обеспечивает стабильный напор независимо от нагрузки в других комнатах, но требует больше места для прокладки труб.
Какие узлы обязательно должны быть отражены на чертеже стояка?
На чертеже стояка критически важно обозначить: место прохода через межэтажное перекрытие с гильзой и теплоизоляцией, нижний узел (фильтр грубой очистки, редуктор давления и счетчик), верхний узел с краном Маевского или автоматическим воздухоотводчиком для удаления воздушных пробок.
Как диаметр труб влияет на работу водопровода на разных этажах?
С каждым метром подъема воды теряется примерно 0,1 атмосферы давления. Поэтому для второго этажа часто используют трубы на шаг большего диаметра либо предусматривают повышающий насос. Оптимальная скорость потока не должна превышать 1,5 м/с, иначе появится гул в трубах. На схеме обязательно проставляются длины участков и расчетные расходы для каждого прибора.
Почему так важна теплоизоляция труб, проходящих через перекрытия и холодные зоны?
Без утепления труб горячего водоснабжения в холодных зонах вы будете тратить лишнее время и воду, ожидая, пока она нагреется, а также терять тепло. На чертеже нужно указать зоны установки утеплителя и виброизоляции. Правильная комбинация изоляции и креплений с резиновыми прокладками защищает от потерь тепла и шума от вибрации.
Нужно ли делать отдельный гидравлический расчет для каждого этажа?
Да, это обязательно. Нельзя просто использовать одинаковые трубы по всему дому — с ростом этажности увеличивается высота подъема и растет гидравлическое сопротивление. Профессиональный подход требует расчета скорости потока в каждом ответвлении. Только цифры по длине участков и расходу (л/мин) для каждого смесителя, душа или бачка позволят точно подобрать диаметры коллектора и труб к приборам.
