Почему схема сборки — это не формальность, а залог вашей безопасности
Многие думают, что деревянные леса — это пережиток прошлого, и в эпоху алюминиевых вышек и рамных конструкций о них можно забыть. Однако при работе на неровном рельефе, в стесненных условиях исторической застройки или при необходимости обойти сложный архитектурный элемент, именно деревянный настил на стойках оказывается единственно возможным и экономически оправданным решением. Но в отличие от заводских модулей, здесь нет инструкции по эксплуатации, и вся ответственность за геометрию и устойчивость ложится на плечи бригады.
Грамотно составленная схема сборки — это технический паспорт вашей конструкции. Она позволяет рассчитать шаг стоек, сечение бруса и точки анкеровки еще до того, как вы поднимете первый брус. Пренебрежение этим этапом превращает безопасную площадку в шаткую пирамиду, где каждый горизонтальный порыв ветра или смещение центра тяжести работника может привести к обрушению. Схема дисциплинирует процесс, исключая «авось» и импровизацию на высоте.
Считаем нагрузку: от чего зависит шаг стоек и сечение бруса
Первое, с чего начинается любая схема, — это инженерный расчет. Забудьте о принципе «чем толще жердь, тем надежнее» — это перерасход материала и лишний вес. На практике для стандартного фасадного леса высотой до 20 метров используется брус хвойных пород первого сорта. Стойки из бруса 100х100 мм — это база, а вот прогоны и диагонали могут быть тоньше. Ключевой параметр — это несущая способность настила: доска 50х150 мм, уложенная плашмя с шагом опор не более 2,5 метра, спокойно выдерживает сосредоточенный груз в 200 кг (вес человека с инструментом).
Важно понимать разницу между нагрузкой на настил и ветровой нагрузкой на парусность всей конструкции. Если вы планируете укрывать леса защитной сеткой или пленкой, ветровая нагрузка возрастает в разы. В этом случае схема сборки деревянных лесов должна предусматривать не только крепление к фасаду, но и установку дополнительных раскосов в горизонтальной плоскости. На каждые 4 метра высоты и 6 метров длины обязательна точка фиксации к несущей стене, иначе конструкция сложится как карточный домик. Помните: дерево работает на сжатие отлично, но на излом и скалывание в местах врубок — гораздо хуже металла.
Пошаговый алгоритм: от обноски до укладки настила
Начинать сборку всегда следует с устройства обноски или лежней. Это нижний ряд подкладок, который распределяет точечную нагрузку от стоек на грунт, предотвращая проседание и перекос всей системы. Если земля рыхлая, под лежни укладывают доски шириной не менее 250 мм. На этом этапе вы задаете горизонтальный уровень. Использовать строительный уровень длиной 2 метра обязательно, так как перекос в основании даже в 2-3 сантиметра на первом ярусе даст критический крен на высоте 10 метров.

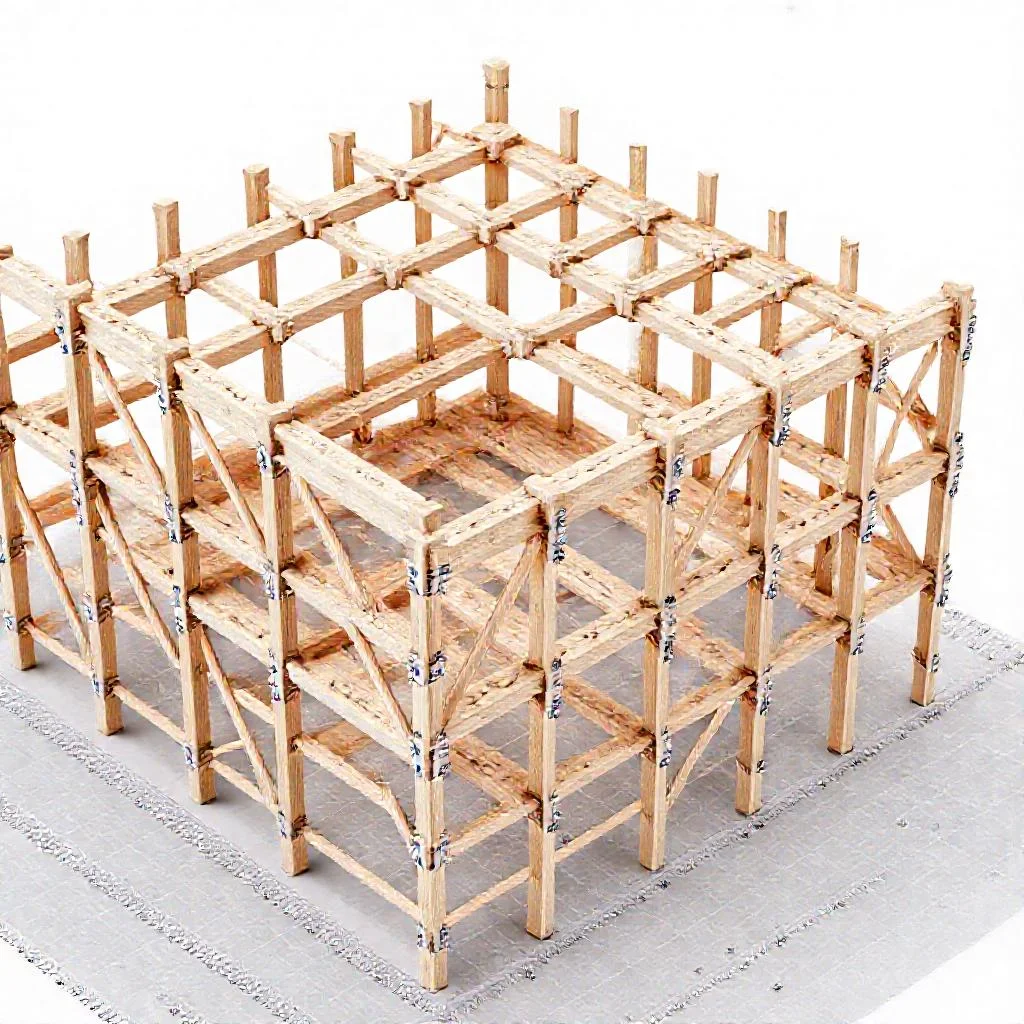

Схема сборки обычно выглядит так: сначала выставляются Pамные стойки по отвесу, затем связываются продольными прогонами (досками, поставленными на ребро). После сборки первого яруса монтируются диагональные связи, которые придают конструкции жесткость на скручивание. И только после проверки диагоналей прямоугольности яруса укладывается сплошной настил. Не допускается укладывать доски с зазором более 5 мм, а стыки досок должны приходиться на опору, а не висеть в воздухе.
Типовые ошибки монтажа, которые видны только на схеме
Самая распространенная ошибка — экономия на диагональных связях. Многие строители заменяют полноценные раскосы на хлипкие перекладины, прибитые гвоздями в торец. Такое соединение не работает на растяжение и сжатие, оно лишь визуально создает иллюзию жесткости. На схеме сборки деревянных лесов диагонали должны быть показаны как несущие элементы, расположенные под углом 45 градусов, с запилом в стойку «в полдерева» или фиксацией стальными уголками.
Вторая грубая ошибка — игнорирование лестничных подъемов. Люди пытаются забираться по диагональным стяжкам, что смертельно опасно, или прорубают люк в настиле, ослабляя его несущую способность. Грамотная схема всегда предусматривает вынесенную за периметр приставную лестницу с ограждением или наклонный трап. Это не дополнительная опция, а обязательный маршрут эвакуации. Также разработчики часто забывают указать зоны складирования материала: деревянные леса не рассчитаны на то, что на один квадратный метр площади будет сложено 300 кирпичей одновременно.
Узлы крепления и анкеровка к фасаду
Если леса стоят отдельностоящим сооружением выше 5 метров, без крепления к стене они обречены. Схема должна детально прорисовывать узел анкеровки. Идеальный вариант — закладная шпилька, замоноличенная в несущую стену, к которой приваривается или прикручивается хомут, охватывающий стойку. Если стена слабая (газобетон, пустотелый кирпич), применяются сквозные стяжки через проемы окон или дверей. Здесь действует негласное правило: анкер должен выдерживать нагрузку не менее 0,5 тонны на разрыв.
Крепеж в деревянных конструкциях должен быть антикоррозийным (оцинкованным) — черный металл быстро ржавеет, и соединение разбалтывается. Болты и хомуты затягиваются контролируемо, без перекосов. На схеме обязательно укажите допустимые углы наклона подкосов у основания, если вы не используете анкеры, а прижимаете леса к фасаду. В этом случае нижние подкосы должны опираться на отдельные бетонные блоки, отнесенные от основной линии лесов не менее чем на 60% высоты опоры.
Настоящий мастер не тот, кто умеет быстро связать несколько бревен, а тот, кто за готовым чертежом видит физику каждого узла. Дерево ошибается один раз — при падении, где исправить уже ничего нельзя.
Проверка геометрии и приемка перед началом работ
Составление схемы не заканчивается ее отрисовкой. Финальный этап — это камеральная проверка и выезд на объект. Необходимо сверить фактическую высоту конструкции с номинальной. Предельное отклонение стоек от вертикали не должно превышать 1 градуса (примерно 1,5 см на 1 метр высоты). Выполните контрольную нагрузку настила: положите в центр пролета мешок цемента (50 кг) и понаблюдайте за прогибом в течение 10 минут — прогиб не должен увеличиваться.
Каждый ярус деревянных лесов, достигая высоты более 1,3 метра от земли, должен иметь перильное ограждение — это не обсуждается. В схеме сборки четко пропишите, что козырек над входом в опасную зону обязателен. Убедитесь, что все леса заземлены (молниеотвод), если работы ведутся на открытой местности. Приемка оформляется актом, и до этого момента подниматься на конструкцию разрешено только монтажникам, производившим сборку. Только после всех контрольных замеров можно выводить на высоту отделочников и кровельщиков.
Сводная спецификация и контрольные параметры деревянных лесов
| Параметр / Элемент | Требуемое значение / Конструкция | Примечания / Критерии безопасности |
|---|---|---|
| Порода и сорт древесины | Хвойные породы, первый сорт | Для всех несущих элементов стандартного фасадного леса |
| Сечение стоек | Брус 100х100 мм | Базовая вертикальная опора |
| Сечение прогонов / настила | Доска 50х150 мм (укладка плашмя) | Сплошной настил, стыки только на опорах, зазор ≤ 5 мм |
| Максимальный шаг опор (пролет) | Не более 2,5 метра | Условие для несущей способности настила |
| Предельная нагрузка на настил | 200 кг (сосредоточенный груз) | Вес работника с инструментом |
| Максимальная высота лесов | До 20 метров | Стандартная расчетная схема по тексту |
| Крепление к фасаду (анкеровка) | На каждые 4 м высоты и 6 м длины | Обязательная точка фиксации к несущей стене |
| Тип анкера (идеальный) | Закладная шпилька + хомут на стойку | Нагрузка на разрыв ≥ 0,5 тонны |
| Слабые стены (газобетон, пустотелый кирпич) | Сквозные стяжки через проемы | Оконные/дверные проемы |
| Диагональные связи (раскосы) | Угол 45°, запил «в полдерева» или стальные уголки | Запрещена замена на перекладины, прибитые гвоздями в торец |
| Основание (лежни/обноска) | Нижний ряд подкладок, доска шириной ≥ 250 мм на рыхлом грунте | Обязательный горизонтальный уровень (нивелир/уровень 2 м) |
| Крепеж | Антикоррозийный (оцинкованный) | Запрещен черный металл (гниение и разбалтывание) |
| Ограждения (перила) | Высота яруса ≥ 1,3 м от земли — обязательно | Для каждого яруса |
| Подъем на леса | Вынесенная приставная лестница с ограждением или наклонный трап | Запрещен подъем по диагональным стяжкам, люки в настиле не допускаются |
| Допустимое отклонение от вертикали | Не более 1° (≈ 1,5 см на 1 м высоты) | Контроль по отвесу/теодолиту |
| Дополнительные подкосы (без анкеровки) | Опирание на отдельные блоки, вынос от лесов ≥ 60% высоты опоры | Наклонные подкосы в нижней части |
| Зонирование склада материалов | Запрет складирования > 300 кг/м² | Типовая ошибка монтажа — перегрузка |
| Молниезащита | Заземление (молниеотвод) | Обязательно для открытой местности |
| Защитная сетка/пленка | Требует доп. раскосов в горизонтальной плоскости | Увеличение ветровой нагрузки в разы |
Частые вопросы по составлению схемы сборки деревянных лесов
С чего начинать чертеж и какие параметры считать главными для устойчивости?
Схему начинают не с рисования, а с инженерного расчета нагрузок. Определяют шаг стоек и сечение бруса (обычно стойки 100х100 мм, настил 50х150 мм с шагом опор до 2,5 м). Обязательно учитывают ветровую нагрузку, особенно если планируется укрытие сеткой — тогда добавляют раскосы и точки анкеровки к стене (на каждые 4 м высоты и 6 м длины).
Какие типовые ошибки монтажа должны быть заранее показаны на схеме, чтобы их избежать?
Главная ошибка — замена диагональных связей хлипкими перекладинами, прибитыми в торец (они не работают на растяжение/сжатие). На чертеже диагонали показывают как несущие элементы под углом 45° с запилом «в полдерева» или стальными уголками. Вторая ошибка — отсутствие лестничных подъемов и зон складирования материала (нельзя допускать, чтобы на 1 м² лежало 300 кг кирпича).
Как правильно спроектировать узел крепления лесов к фасаду здания?
Для стен из кирпича или бетона проектируют закладную шпильку с хомутом, охватывающим стойку. Для слабых стен (газобетон) — сквозные стяжки через проемы. Анкер должен выдерживать нагрузку не менее 0,5 тонны на разрыв. Весь крепеж — только оцинкованный (черный металл ржавеет и разбалтывается). Если крепление к фасаду невозможно, на схеме задают угол наклона нижних подкосов: их опирают на бетонные блоки, отнесенные от линии лесов на 60% высоты опоры.
Какие требования к настилу и защитным ограждениям обязательно включаются в схему?
Настил укладывают сплошным, без зазоров более 5 мм; стыки досок должны приходиться строго на опору. Каждый ярус выше 1,3 м от земли обязан иметь перильное ограждение. Схема также предписывает устроить козырек над входом в опасную зону и предусмотреть заземление (молниеотвод) для открытой местности.
Как проводится контрольная проверка и приемка после сборки по схеме?
Сначала сверяют фактическую вертикальность: отклонение не более 1° (1,5 см на 1 м высоты). Затем выполняют контрольную нагрузку — кладут мешок цемента 50 кг в центр пролета и наблюдают 10 минут: прогиб не должен расти. Только после акта приемки (где зафиксированы все параметры) разрешается поднимать рабочих. До этого момента на леса допускаются только монтажники.
