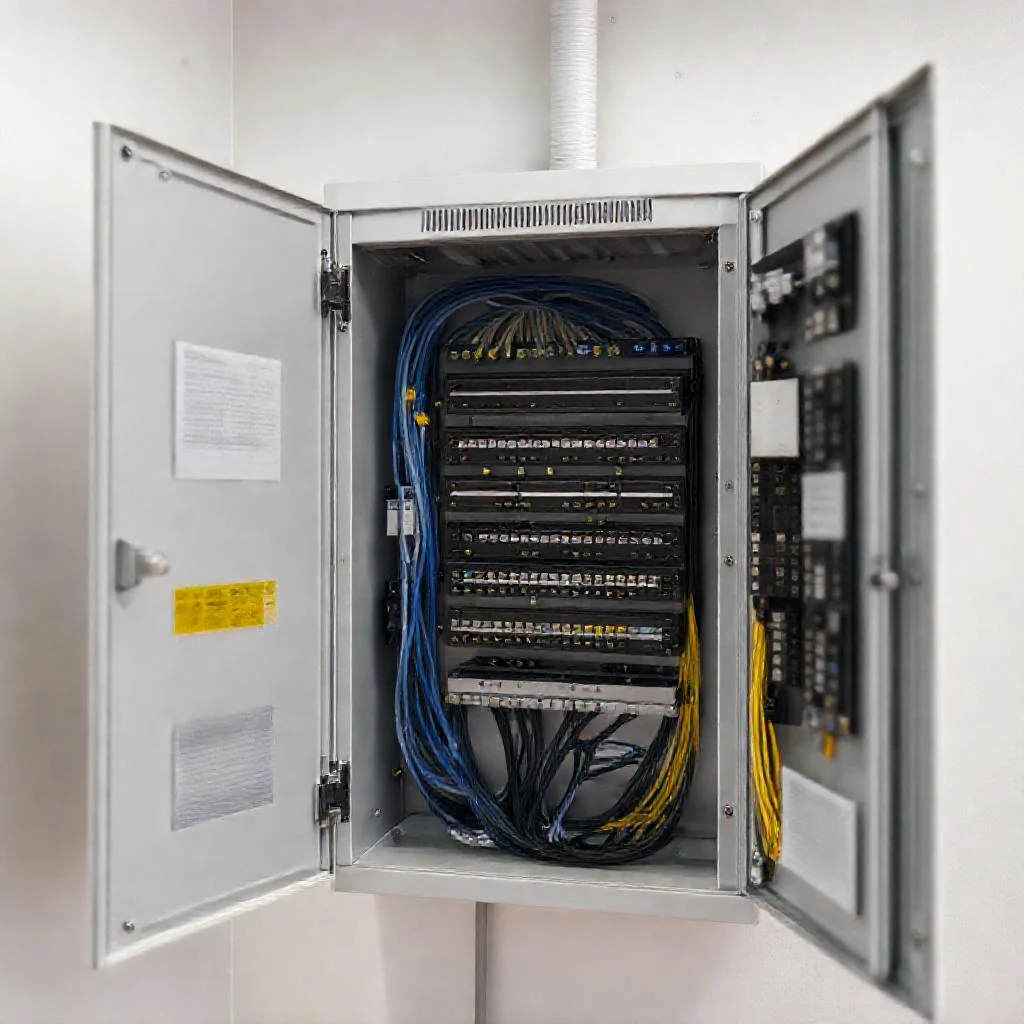

Анатомия слаботочного узла: что скрывается за пластиковой дверцей
Слаботочный щиток — это не просто коробка для роутера, а полноценный распределительный центр, от которого зависит стабильность интернета, качество телефонии и работа систем безопасности. В отличие от силового электрощита, здесь коммутируются сигналы низкого напряжения, а значит, на первый план выходят помехозащищённость и аккуратность соединений. Ошибка на этапе проектирования приводит к затуханию сигнала и «плавающим» обрывам, которые потом крайне сложно диагностировать.
Грамотная компоновка начинается с понимания того, какие именно линии будут сходиться в одной точке. Это витая пара для локальной сети, коаксиал для телевидения, оптический кабель для провайдера, провода для домофона и видеонаблюдения. Если собрать всё в кучу без разделения, наводки от силовых кабелей и электромагнитные поля от трансформаторов превратят цифровой поток в хаос.
Планирование топологии: от точки входа до каждого порта
Проектирование начинается с выбора места установки. Идеальный вариант — ниша в прихожей или техническом помещении, куда сходятся все слаботочные трассы. Важно заранее рассчитать количество портов с запасом минимум в 30%, чтобы через год не пришлось штробить стены заново из-за нового устройства. Каждый кабель маркируется у обоих концов, иначе поиск нужной линии превратится в квест с прозвонкой.
Отдельного внимания требует организация вводного кабеля от провайдера. Оптическое волокно нельзя круто перегибать, а медный кабель желательно защитить от грозовых разрядов специальным модулем. Схема соединений должна быть зафиксирована в паспорте щита — это сэкономит часы при обслуживании и модернизации.
Выбор корпуса и внутренняя компоновка
Металлический корпус предпочтительнее пластикового, если речь идёт о скрытой установке в деревянном доме или помещении с высокими требованиями к пожарной безопасности. Глубина щита подбирается так, чтобы оставалось место для укладки запаса кабеля — петли витой пары должны иметь радиус изгиба не менее четырёх диаметров. Крепление компонентов на DIN-рейку упрощает замену вышедшего из строя оборудования без демонтажа всей системы.
Внутреннее пространство зонируется: отдельно силовые блоки питания, отдельно коммутатор, отдельно сплиттеры и усилители. Между зонами оставляют воздушный зазор для вентиляции. Если в щите стоит активное оборудование, потребуется продумать отвод тепла — закрытый наглухо бокс превратится в термостат и сократит срок службы электроники.
Кабельная инфраструктура и защита от помех
Правильная разделка витой пары — это не только обжим коннекторов, но и соблюдение категории. Для гигабитных сетей используют кабель не ниже Cat 5e, а лучше Cat 6, с обязательным сохранением скруток до самого контакта. Экранированные пары заземляются только с одной стороны, иначе получится антенна для наводок. Оптические патч-корды укладывают отдельно от медных, чтобы избежать микроизгибов и повреждений.
Для распределения сигнала по комнатам применяют патч-панели. Они не только упорядочивают подключения, но и позволяют быстро переключать абонентские линии без пайки. Маркировка портов на панели и на розетках должна совпадать — это аксиома, которая экономит нервы при аварийных ситуациях.
Слаботочный щиток — это архитектура связи в миниатюре: чем продуманнее чертёж, тем надёжнее работает вся система.
Электропитание и резервирование активного оборудования
Роутеры, коммутаторы и медиаконвертеры требуют стабильного питания. Розетки внутри щита подключают к отдельной группе автоматов, желательно через устройство защитного отключения. Импульсные блоки питания должны иметь запас по мощности не менее 50%, поскольку при нагреве их отдача падает. Если интернет критичен для работы, устанавливают источник бесперебойного питания небольшой ёмкости — он продержит сеть до получаса автономии.
Кабели питания и сигнальные линии прокладывают в разных отсеках или используют экранированные лотки. Пересечение под прямым углом допустимо, параллельная укладка на расстоянии менее 10 сантиметров нежелательна. Это простое правило позволяет избежать интерференции и снижения скорости передачи данных.
Типичные ошибки и чек-лист приёмки работ
Чаще всего монтажники экономят на запасе кабеля, оставляя короткие «хвосты», которые не позволяют вынуть модуль из щита. Другая крайность — укладка слишком длинных петель, создающих клубок, в котором невозможно разобраться. Отсутствие маркировки и схемы — прямой путь к хаосу при первом же изменении конфигурации сети.
Перед закрытием щита стоит проверить следующие пункты:
- Все линии прозвонены и подписаны с обеих сторон.
- Радиусы изгиба оптики и витой пары соответствуют нормативам.
- Активное оборудование обеспечено вентиляцией и питанием с запасом.
- Силовые и слаботочные трассы разнесены или экранированы.
- Схема соединений вложена в паспорт и закреплена на внутренней стороне дверцы.
Такой подход превращает слаботочный узел из «чёрного ящика» в управляемую систему, готовую к расширению и обслуживанию без пыли и разочарований.
Параметры и требования при планировании слаботочного щитка для связи и интернета
| Параметр / Этап | Рекомендация / Норматив | Обоснование из статьи |
|---|---|---|
| Запас по количеству портов | Минимум 30% | Чтобы через год не пришлось штробить стены заново из-за нового устройства |
| Место установки | Ниша в прихожей или техническом помещении | Туда сходятся все слаботочные трассы |
| Маркировка кабелей | С обоих концов каждой линии | Иначе поиск нужной линии превратится в квест с прозвонкой |
| Защита вводного медного кабеля | Специальный модуль от грозовых разрядов | Оптическое волокно нельзя круто перегибать, медный кабель желательно защитить |
| Материал корпуса | Металлический (предпочтительно) | Для скрытой установки в деревянном доме или помещениях с высокими требованиями к пожарной безопасности |
| Радиус изгиба витой пары | Не менее четырёх диаметров | Петли витой пары должны иметь радиус изгиба не менее четырёх диаметров |
| Крепление компонентов | На DIN-рейку | Упрощает замену вышедшего из строя оборудования без демонтажа всей системы |
| Зонирование внутреннего пространства | Отдельно: блоки питания, коммутатор, сплиттеры и усилители | Между зонами оставляют воздушный зазор для вентиляции |
| Отвод тепла | Обязателен при активном оборудовании | Закрытый наглухо бокс превратится в термостат и сократит срок службы электроники |
| Категория кабеля для гигабитных сетей | Не ниже Cat 5e, лучше Cat 6 | С обязательным сохранением скруток до самого контакта |
| Заземление экранированных пар | Только с одной стороны | Иначе получится антенна для наводок |
| Укладка оптических патч-кордов | Отдельно от медных | Чтобы избежать микроизгибов и повреждений |
| Распределение сигнала по комнатам | Патч-панели | Упорядочивают подключения и позволяют быстро переключать абонентские линии без пайки |
| Маркировка портов | Совпадение на панели и на розетках | Аксиома, которая экономит нервы при аварийных ситуациях |
| Питание розеток внутри щита | Отдельная группа автоматов, желательно через УЗО | Роутеры, коммутаторы и медиаконвертеры требуют стабильного питания |
| Запас мощности импульсных блоков питания | Не менее 50% | При нагреве их отдача падает |
| Резервирование питания | ИБП небольшой ёмкости | Продержит сеть до получаса автономии, если интернет критичен для работы |
| Прокладка кабелей питания и сигнальных линий | В разных отсеках или в экранированных лотках | Пересечение под прямым углом допустимо |
| Параллельная укладка силовых и слаботочных линий | Нежелательна на расстоянии менее 10 сантиметров | Позволяет избежать интерференции и снижения скорости передачи данных |
| Запас кабеля («хвосты») | Достаточный для вынимания модуля из щита | Короткие «хвосты» не позволяют вынуть модуль, слишком длинные петли создают клубок |
| Документация | Схема соединений в паспорте щита, закреплена на внутренней стороне дверцы | Сэкономит часы при обслуживании и модернизации |
| Чек-лист приёмки: прозвонка и подписи | Все линии прозвонены и подписаны с обеих сторон | Пункт приёмки работ перед закрытием щита |
| Чек-лист приёмки: радиусы изгиба | Соответствуют нормативам для оптики и витой пары | Пункт приёмки работ перед закрытием щита |
| Чек-лист приёмки: вентиляция и питание | Активное оборудование обеспечено вентиляцией и питанием с запасом | Пункт приёмки работ перед закрытием щита |
| Чек-лист приёмки: разнесение трасс | Силовые и слаботочные трассы разнесены или экранированы | Пункт приёмки работ перед закрытием щита |
| Чек-лист приёмки: схема соединений | Вложена в паспорт и закреплена на внутренней стороне дверцы | Пункт приёмки работ перед закрытием щита |
Частые вопросы по планированию слаботочного щитка для проводов связи и интернета
Почему важно разделять силовые и слаботочные линии внутри щитка?
Если силовые и слаботочные трассы уложены рядом, наводки и электромагнитные поля ухудшают качество сигнала. Кабели питания и сигнальные линии нужно прокладывать в разных отсеках или использовать экранированные лотки; параллельная укладка ближе 10 см нежелательна, а пересечение допустимо под прямым углом.
Какой запас по портам стоит закладывать при проектировании?
Количество портов нужно рассчитывать с запасом минимум 30%, чтобы позже не штробить стены заново из-за подключения новых устройств. Каждый кабель при этом следует маркировать с обеих сторон.
Как правильно выбрать корпус и организовать пространство внутри щитка?
Для скрытой установки в деревянном доме или при повышенных требованиях к пожарной безопасности лучше подходит металлический корпус. Глубину выбирают с учётом запаса кабеля, а компоненты крепят на DIN-рейку. Внутри щиток зонируют: отдельно блоки питания, коммутатор, сплиттеры и усилители, с воздушным зазором для вентиляции.
Нужно ли резервировать питание активного оборудования?
Да, для роутеров, коммутаторов и медиаконвертеров важно стабильное питание. Розетки внутри щита подключают к отдельной группе автоматов, желательно через УЗО. Импульсные блоки питания должны иметь запас по мощности не менее 50%, а для критичного интернета устанавливают ИБП небольшой ёмкости.
Какие ошибки чаще всего допускают при монтаже слаботочного щитка?
Среди типичных ошибок — слишком короткие «хвосты» кабеля, длинные запутанные петли, отсутствие маркировки и схемы соединений. Перед закрытием щита важно проверить прозвонку и подписи линий, радиусы изгиба оптики и витой пары, вентиляцию и питание оборудования, а также наличие схемы в паспорте щита.
