Противопожарный фундамент: почему разрыв — это главный закон
Когда речь заходит о дымоходе в срубе или каркаснике, большинство думает о тяге и конденсате. Но первая мысль профессионала — о «пожарном разделе». Это не просто зазор между горячей трубой и стеной, а инженерный узел, который либо спасёт ваш дом, либо превратит его в головешку. Дерево начинает обугливаться при температуре 150–200°C, тогда как температура в дымовой трубе легко достигает 400–500°C. Поэтому «на глазок» здесь не работает: нужен точный расчёт изоляционного пирога.
Согласно СП 7.13130, минимальное расстояние от внутренней поверхности дымохода до сгораемых конструкций должно составлять 500 мм для кирпича и 380 мм для керамики. Но эти цифры справедливы только при отсутствии дополнительной теплоизоляции. Если вы используете современный сэндвич с базальтовой ватой, разрыв можно сократить до 250–300 мм. Главный секрет в том, что воздушная просушка и негорючий утеплитель работают в паре: первый отводит влагу, второй гасит температуру.
Три кита безопасного прохода: разделка, узлы и гильзы

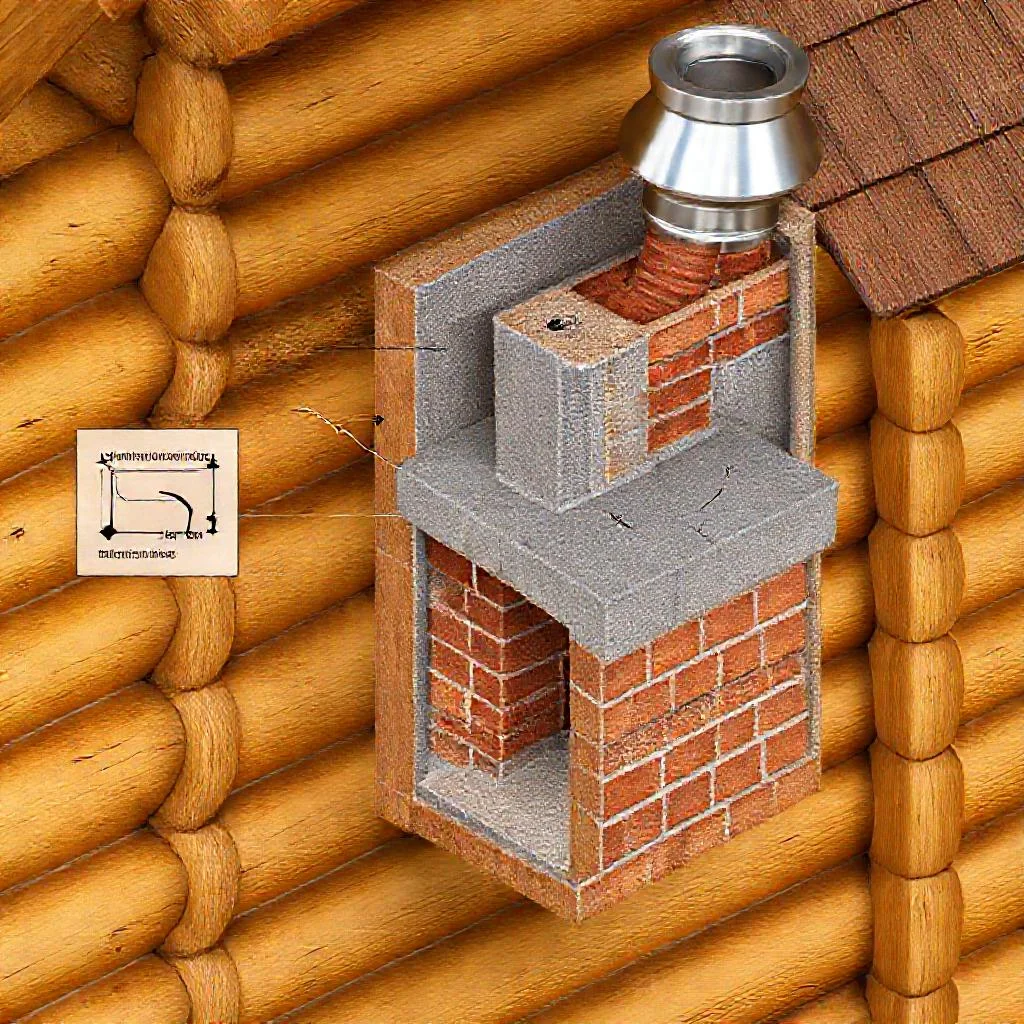

Представьте себе пирог: труба, слой изоляции, металлический короб и только потом — деревянная балка. Эта конструкция называется «разделка». Именно она принимает на себя тепловой удар и предотвращает прямой контакт. В профессиональной среде ходит поговорка: «Лучше потерять 10 сантиметров полезной площади, чем весь дом». И это не метафора — статистика пожаров в банях и домах упорно указывает на ошибки именно в этом узле.
Вот ключевые элементы, которые нельзя игнорировать при монтаже:
- Металлический лист (оцинковка или нержавейка) — служит рассеивателем тепла и защищает короб от перегрева.
- Базальтовый картон или минвата плотностью 100+ кг/м³ — работает как огнеупорный барьер, не спрессовываясь со временем.
- Гильзы из асбеста или керамики — обязательны для прохода между этажами, если труба идёт вертикально через перекрытия.
Обратите внимание на важный нюанс: даже самая дорогая изоляция теряет свойства, если её намочить. Поэтому снизу короба всегда делают дренажные отверстия, а сверху — герметичный фартук. В противном случае конденсат, смешанный с сажей, просочится внутрь разделки и начнёт разъедать металл и утеплитель.
Проход через кровлю: святая святых деревянного дома
Узел прохода через крышу — самый сложный и недооценённый. Многие ошибочно полагают, что достаточно купить готовый «проход» и засунуть его в отверстие гипсокартоном. Но кровля — это подвижная конструкция: она «гуляет» при температурных перепадах и усадке сруба. Жёсткое крепление трубы к стропилам — гарантия трещин и нарушения герметичности. Здесь нужен компенсатор — скользящее соединение, которое позволяет дымоходу играть на несколько миллиметров, не разрушая узел.
Ключевой момент — гидроизоляция. Вокруг трубы обязательно монтируется так называемая «выдра» (для кирпича) или эластичный колпак с фланцем (для сэндвича). Помните старую мудрость печников: «Вода не найдёт щель, если ей указать путь». Наклонный фартук отводит потоки дождя в сторону, а не даёт им затекать в щель между трубой и деревом. Особенно это критично зимой, когда лёд расширяет микротрещины, превращая их в ворота для влаги.
Несущая способность и ветровые нагрузки
Деревянная постройка живёт своей жизнью: усадка, сезонные колебания влажности. Дымовая труба, жёстко замурованная в стену, рано или поздно либо треснет, либо расшатает крепёж. Идеальная схема — установка дымохода на отдельный фундамент или опорную плиту, которая не связана с несущими балками. Если же труба опирается на перекрытие, убедитесь, что оно рассчитано на вес керамики или стали — это может быть критично при высоте более 5 метров.
Кронштейны для внешней фиксации — не роскошь, а структурная необходимость. Каждые 1,5–2 метра труба должна притягиваться к стене через хомуты с прокладками, которые гасят вибрацию. Не забывайте про парусность: высокий дымоход действует как рычаг на деревянную стену. В регионах с сильными ветрами стоит задуматься о растяжках, закреплённых к стропилам — это снимет боковое усилие и предотвратит расшатывание узла прохода.
«Правильно сложенная печь — это скульптура, где каждый сантиметр учтён. Но деревянный дом добавляет к этой скульптуре динамику движения. Уважайте усадку и температурное расширение — и печь прослужит вам верой и правдой полвека», — советует потомственный печник с 40-летним стажем.
Термостойкие барьеры: выбираем материалы без компромиссов
Минеральная вата, которая используется в обычном утеплении стен, здесь категорически запрещена. Она содержит связующие смолы, которые начинают плавиться при 300°C, выделяя едкий дым и теряя форму. Вам нужен базальтовый утеплитель с рабочей температурой от 800°C — он маркируется как «огнеупорный» или «высокотемпературный». Проверьте плотность: заявленных 80 кг/м³ будет мало, оптимально — 120–150 кг/м³. Только такой материал не даст усадку под собственным весом и не откроет тепловой мост.
Не экономьте на фольгированных экранах. Отражающая поверхность не только снижает излучение тепла на деревянную стену, но и защищает от искр. Расстояние в 100 мм от экрана до горючей поверхности — стандарт, которого стоит придерживаться неукоснительно. Важно помнить, что даже идеальная изоляция бесполезна без правильной вентиляции. Сделайте в коробе отверстия для притока воздуха — они вынесут избыток тепла и предотвратят накопление влаги.
Сводная таблица: расчёт и монтаж дымовой трубы в деревянной постройке
| Параметр / Узел | Материал / Элемент | Показатель / Норма | Комментарий (по тексту статьи) |
|---|---|---|---|
| Температурные режимы | Дерево (начало обугливания) | 150–200 °C | Критический порог возгорания сгораемых конструкций. |
| Внутренняя поверхность дымовой трубы | 400–500 °C | Рабочая температура в дымоходе, требующая изоляционного пирога. | |
| Противопожарный разрыв (СП 7.13130) |
Кирпичный дымоход (без доп. изоляции) | ≥ 500 мм | Минимальное расстояние от внутренней поверхности трубы до сгораемых конструкций. |
| Керамический дымоход (без доп. изоляции) | ≥ 380 мм | Требование по СП для керамики. | |
| Сэндвич-труба с базальтовой ватой | 250–300 мм | Разрыв можно сократить при использовании современного утеплённого сэндвича. | |
| Элементы «разделки» | Металлический лист (оцинковка / нержавейка) | — | Рассеиватель тепла; защищает короб от перегрева. |
| Базальтовый картон / минвата | Плотность ≥ 100 кг/м³ | Минимальный порог плотности. Оптимум — 120–150 кг/м³ (огнеупорный, до 800°C). | |
| Гильзы (асбест / керамика) | — | Обязательны для вертикального прохода между этажами. | |
| Обычная (строительная) минвата | — | Запрещена. Связующие смолы плавятся при 300°C, выделяя едкий дым. | |
| Фольгированные экраны | Отражающий экран | Зазор до горючей стены — 100 мм | Снижает ИК-излучение и защищает от искр. |
| Крепление и нагрузки | Кронштейны (хомуты с прокладками) | Шаг — каждые 1,5–2 метра | Гашение вибрации и ветровой нагрузки. |
| Высокий дымоход (более 5 м) | — | Требуется отдельный фундамент / опорная плита, не связанная с балками; проверка несущей способности перекрытия. | |
| Растяжки для регионов с сильными ветрами | — | Крепятся к стропилам; снимают боковое усилие и предотвращают расшатывание. | |
| Проход через кровлю и защита от влаги |
Компенсатор (скользящее соединение) | — | Обязателен для «гуляющей» кровли (усадка сруба, температурные перепады). Жёсткое крепление недопустимо. |
| «Выдра» (кирпич) / эластичный колпак (сэндвич) | Наклонный фартук | Отводит дождевые потоки, герметизирует стык трубы с деревом. | |
| Дренажные отверстия (снизу короба) | — | Отвод конденсата; предотвращают намокание изоляции. | |
| Герметичный фартук (сверху короба) | — | Защита от попадания влаги внутрь разделки (разъедание металла и утеплителя). | |
| Вентиляция узла | Отверстия в коробе для притока воздуха | — | Выносят избыток тепла и предотвращают накопление влаги. «Воздушная просушка + утеплитель работают в паре». |
Частые вопросы о безопасном монтаже дымовой трубы в деревянном доме
Какое минимальное расстояние должно быть от дымовой трубы до деревянных конструкций?
Согласно СП 7.13130, минимальный разрыв от внутренней поверхности трубы до сгораемых конструкций составляет 500 мм для кирпича и 380 мм для керамики. Однако при использовании современного сэндвич-дымохода с базальтовой ватой расстояние можно сократить до 250–300 мм. Главное правило — дерево не должно контактировать с горячей поверхностью, поскольку оно начинает обугливаться уже при 150–200°C.
Что такое «пожарная разделка» и из чего она состоит?
Разделка — это защитный узел, представляющий собой многослойный пирог: труба, слой негорючей изоляции, металлический короб и только затем деревянная балка. Она включает металлический лист (оцинковку или нержавейку) для рассеивания тепла, базальтовый картон или минвату плотностью 100–150 кг/м³ в качестве огнеупорного барьера, а также гильзы из асбеста или керамики для прохода через перекрытия. Важно предусмотреть дренажные отверстия для отвода конденсата и герметичный фартук сверху.
Как правильно организовать проход дымохода через кровлю в деревянном доме?
Кровля — подвижная конструкция, которая «гуляет» при усадке сруба и температурных перепадах, поэтому жёсткое крепление трубы недопустимо. Необходимо установить скользящее соединение-компенсатор. Вокруг трубы монтируется гидроизоляция: для кирпича — «выдра», для сэндвич-трубы — эластичный колпак с фланцем. Обязательно делается наклонный фартук, который отводит дождевую воду в сторону, не позволяя ей затекать в щель между трубой и деревом.
Почему нельзя использовать обычную минеральную вату для изоляции дымохода?
Обычная минвата содержит связующие смолы, которые плавятся уже при 300°C, выделяя едкий дым и теряя форму. Для дымоходов нужен исключительно базальтовый утеплитель с рабочей температурой от 800°C (огнеупорный, высокотемпературный). Оптимальная плотность — 120–150 кг/м³, а не заявленные 80 кг/м³. Только такой материал не даст усадку под собственным весом и не создаст тепловой мост к деревянным конструкциям.
Как учесть усадку деревянного дома при монтаже дымохода?
Деревянная постройка постоянно живёт: происходит усадка, сезонные колебания влажности. Поэтому труба не должна жёстко замуровываться в стену — лучше установить её на отдельный фундамент или опорную плиту, не связанную с несущими балками. Каждые 1,5–2 метра трубу притягивают к стене через хомуты с прокладками для гашения вибрации, а в регионах с сильными ветрами используют растяжки к стропилам.
