Почему схема разводки — это не чертёж, а программа действий
Любой ремонт санузла начинается не с покупки труб, а с листа бумаги. Набросать линии «от стояка к ванной» недостаточно: план разводки — это техническая карта, где учитывается уклон канализации, рабочее давление в магистрали и даже толщина стяжки. Без точной визуализации вы рискуете получить гидроудары при открытии крана или вечный гул в трубах из-за неправильно подобранного диаметра.
Правильно нарисованная схема экономит до 30% бюджета на материалы. Вы точно знаете, где поставить коллектор, сколько фитингов купить и как обойти несущую балку, не разрушив её перфоратором. Более того, грамотный план — это единственный способ избежать «мёртвых зон», где вода застаивается, а трубы покрываются налётом изнутри.
Собираем данные: от реальных замеров до скрытых ниш
Прежде чем взять карандаш, вооружитесь лазерной рулеткой и блокнотом. Замерьте расстояние от точек водоразбора до стояка холодной и горячей воды. Важно зафиксировать не только габариты ванной, но и толщину будущей плитки — именно из-за неё сантехники часто промахиваются с выпусками для смесителя на 2–3 сантиметра.
Нанесите на черновик все препятствия: вентиляционные короба, электропроводку, канализации соседей сверху. Проверьте, можно ли штробить стены в вашем доме (в панельках это запрещено). Если да — укажите глубину штробы, если нет — запланируйте короб из гипсокартона или открытую прокладку.
- Запишите диаметр и материал существующего стояка (полипропилен, металл или чугун).
- Определите точек подключения стиральной и посудомоечной машины — им нужен отдельный кран с фильтром.
- Проверьте давление в системе: для квартир старого фонда подойдут трубы 20 мм, для частного дома с насосом — 32 мм.
Выбираем тип разводки: коллекторная или тройниковая
Если у вас больше трёх точек потребления, забудьте о последовательной схеме. Тройниковая разводка заставит вас регулировать напор в душе, когда кто-то на кухне открывает холодную воду. Коллекторный узел («гребёнка») подаёт воду к каждому прибору автономно, но требует места в шкафу и большего метража труб.
Для малогабаритной хрущёвки рациональнее нарисовать гибрид: магистраль 25 мм до ванной, а разводку на унитаз и умывальник сделать тройниками. В частном доме с двумя санузлами всегда планируют коллекторную группу с редукторами давления на каждом контуре — это защищает стиральную машину от перепадов.
Наносим схему на миллиметровку: пошаговый алгоритм
Возьмите масштаб 1:50 (1 см = 50 см реального размера) и начертите контуры комнаты с окнами и дверьми. Отметьте точку врезки в стояк и начинайте прокладывать магистраль параллельно стенам, строго под углом 90 градусов при поворотах. Такой подход не только упрощает монтаж, но и выглядит эстетично под ванной.

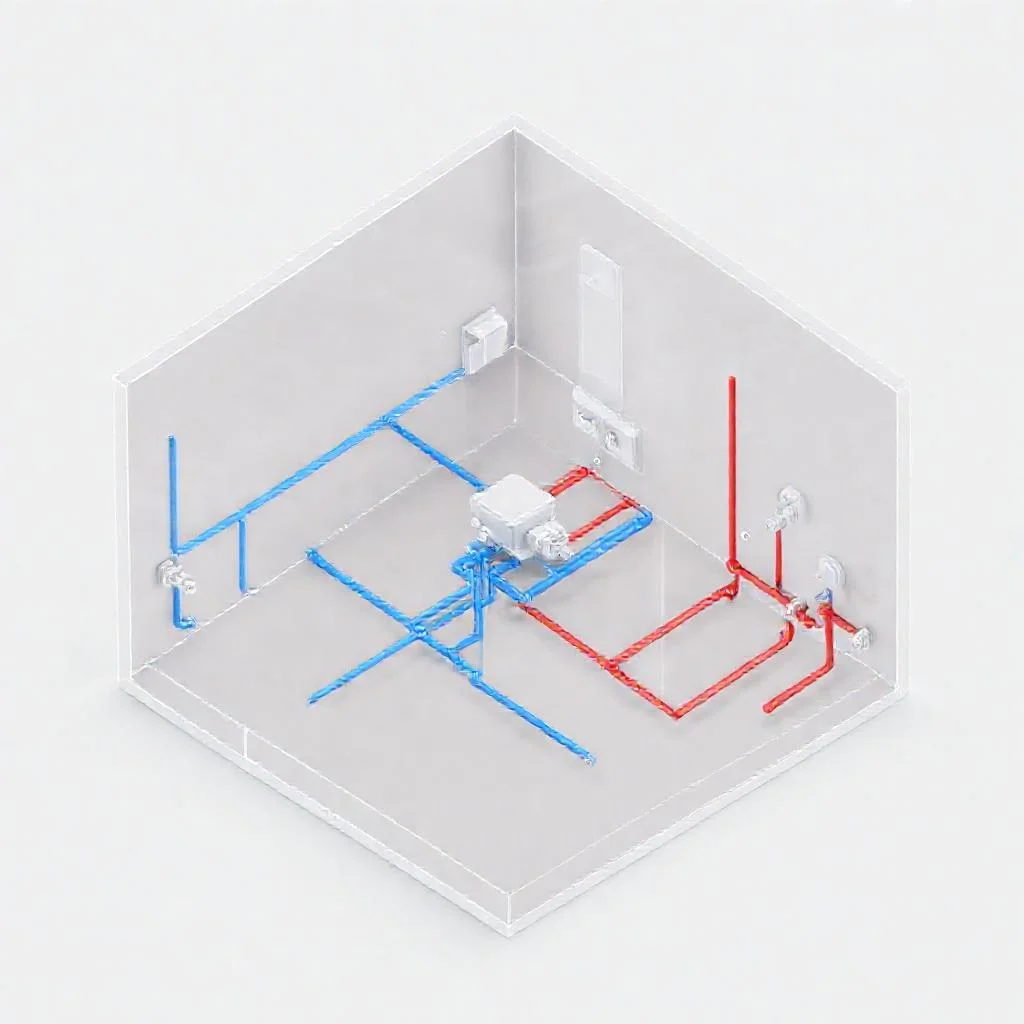

Сначала рисуйте линии холодной воды (синим) и горячей (красным), ведя их от источника к каждому сантехническому прибору. Не забывайте про запорную арматуру: установите краны перед каждым гибким шлангом. На плане обязательно укажите места креплений — клипсы ставятся каждые 50 см для полипропилена и каждые 100 см для металлопластика.
Детализация: уклоны, крепёж и компенсаторы
Для канализации критически важен уклон — 2 см на каждый погонный метр трубы диаметром 50 мм и 3 см для 110 мм. Нарисуйте стрелками направления стоков и напишите перепады высот. Если планируется скрытая установка инсталляции для унитаза, отметьте несущую раму на схеме, чтобы не попасть в неё сверлом при монтаже полотенцесушителя.
Компенсаторы (П-образные петли) обязательны на длинных прямых участках горячего водоснабжения более 3 метров. Без них линейное расширение полипропилена может разрушить плитку. Включите в план ревизионные люки для доступа к вентилям — их забывают, а потом ломают стену, чтобы перекрыть воду.
Проверка плана: как избежать фатальных ошибок
Прежде чем заказать трубы, проведите мысленный «тест-драйв» схемы. Пройдите по чертежу с рулеткой: достаточен ли радиус изгиба у раковины? Не пересекаются ли магистрали с электрическим тёплым полом? В идеале дайте план на рецензию сантехнику-монтажнику — он заметит ошибки компоновки, которые не видит новичок.
«Качественная схема разводки — это зеркало вашего будущего ремонта. Если на бумаге хаос из пересекающихся линий — в жизни получите паутину из труб. Порядок в чертеже всегда трансформируется в порядок в монтаже». — из практики инженера-сантехника с 20-летним стажем.
После проверки посчитайте суммарную длину каждого диаметра, выпишите количество уголков 45° и 90°, муфт и кранов. Добавьте 10% запаса на случай брака или переделки. Храните финальный план в файле рядом с договором на ремонт — он ещё пригодится при сверлении полок для полотенец через несколько лет.
План разводки водопроводных труб: сводная таблица ключевых параметров
| Этап / Параметр | Рекомендация из статьи | Конкретные значения / детали |
|---|---|---|
| Замеры до начала проектирования | Использовать лазерную рулетку для точности; фиксировать все габариты. | Расстояние от точек водоразбора до стояка (ХВС/ГВС); толщина будущей плитки (важно для выпусков смесителя — ошибка 2–3 см). |
| Учёт препятствий | Нанести на черновик все препятствия и проверить возможность штробления. | Вентиляционные короба, электропроводка, канализация соседей сверху. В панельных домах штробление запрещено — планировать короб из гипсокартона или открытую прокладку. |
| Данные о стояке и системе | Записать параметры существующего стояка и давление в системе. | Диаметр и материал стояка (полипропилен, металл, чугун). Для квартир старого фонда — трубы 20 мм; для частного дома с насосом — 32 мм. |
| Особые точки подключения | Выделить отдельные линии для техники с фильтром и краном. | Стиральная и посудомоечная машины — отдельный кран с фильтром на каждую. |
| Тип разводки | Выбор между коллекторной, тройниковой и гибридной схемой. | Более 3 точек потребления — коллекторная («гребёнка») с автономной подачей. Малогабаритная хрущёвка — гибрид: магистраль 25 мм до ванной + тройники на унитаз и умывальник. Частный дом с 2 санузлами — коллекторная группа с редукторами давления на каждом контуре. |
| Масштаб и геометрия чертежа | Чертить строго параллельно стенам, под углом 90° при поворотах. | Масштаб 1:50 (1 см на чертеже = 50 см реального размера). Синим — холодная вода, красным — горячая вода. Направление — от источника к каждому прибору. |
| Запорная арматура и крепёж | Установка кранов перед каждым гибким шлангом; указание мест креплений. | Клипсы для труб: каждые 50 см — для полипропилена; каждые 100 см — для металлопластика. |
| Уклоны канализации (если есть) | Критически важны для стоков; указывать стрелками и перепадами высот. | Труба диаметром 50 мм — уклон 2 см на 1 погонный метр. Труба диаметром 110 мм — уклон 3 см на 1 погонный метр. |
| Компенсаторы и скрытые элементы | Обязательны для длинных прямых участков ГВС; учёт инсталляции. | П-образные петли (компенсаторы) — для горячего водоснабжения на участках длиннее 3 метров (иначе расширение полипропилена разрушит плитку). Для инсталляции унитаза — отметить несущую раму (чтобы не попасть сверлом). |
| Ревизионные люки | Включить в план обязательно — иначе придётся ломать стену. | Обеспечить доступ к вентилям через ревизионные люки. |
| Проверка плана | «Тест-драйв» схемы с рулеткой и консультация сантехника. | Проверить радиус изгиба у раковины; отсутствие пересечений с электрическим тёплым полом; рецензия монтажника на ошибки компоновки. |
| Расчёт материалов | Посчитать длину и количество фитингов после проверки плана. | Суммарная длина каждого диаметра; количество уголков 45° и 90°; число муфт и кранов. Добавить 10% запаса на брак и переделку. |
Ключевые вопросы при проектировании схемы водоснабжения
С чего начать составление плана разводки труб?
Первый шаг — сбор точных данных с помощью лазерной рулетки: замеры расстояний от каждой точки водоразбора (раковина, ванна, унитаз, техника) до стояков горячей и холодной воды. Обязательно учитывается толщина будущей плитки, которая может сместить выпуски на 2–3 см. Также фиксируются все препятствия — вентиляционные короба, электропроводка, несущие балки, и проверяется разрешение на штробление стен в вашем доме. Только после этого можно переходить к наброскам на миллиметровке.
Как выбрать между коллекторной и тройниковой разводкой?
Для более чем трёх точек водоразбора рекомендуется коллекторная система («гребёнка»), которая подаёт воду к каждому прибору отдельно и стабилизирует напор при одновременном использовании кранов. Для малогабаритных квартир подойдёт гибрид: магистраль 25 мм до ванной и тройники на унитаз с умывальником. В частных домах с насосом обязателен коллекторный узел с редукторами давления на каждом контуре для защиты стиральной машины от перепадов.
Какие ошибки чаще всего допускают при нанесении схемы на чертёж?
Главные ошибки: несоблюдение масштаба (необходим 1:50), хаотичные пересечения линий вместо строго параллельных трасс с поворотами под 90°, отсутствие запорных кранов перед гибкими шлангами, игнорирование уклона канализации (2 см на метр для труб 50 мм и 3 см для 110 мм), а также забытые ревизионные люки для доступа к вентилям. Часто пропускают компенсаторы на длинных участках горячей воды — без них линейное расширение разрушит плитку.
Нужно ли указывать на плане крепёж и диаметры труб?
Да, обязательно. Диаметр выбирается по давлению: для старых квартир — 20 мм, для частного дома с насосом — 32 мм. На схеме отмечаются клипсы крепления (каждые 50 см для полипропилена, каждые 100 см для металлопластика). Для скрытых инсталляций унитаза указывается несущая рама, чтобы не попасть в неё сверлом при монтаже полотенцесушителя. Также рассчитывается точное количество уголков 45° и 90°, муфт и кранов с запасом 10% на брак.
Как проверить готовую схему перед закупкой материалов?
Проведите «тест-драйв»: с рулеткой пройдите по чертежу, проверьте достаточность радиуса изгиба у раковины, отсутствие пересечений с тёплым полом и электропроводкой. Лучшая проверка — показать план практикующему сантехнику: он заметит ошибки компоновки, которые новичок не видит. После рецензии подсчитайте суммарную длину труб каждого диаметра и добавьте 10% запаса. Храните финальный план в файле рядом с договором — он понадобится при будущем сверлении стен.
