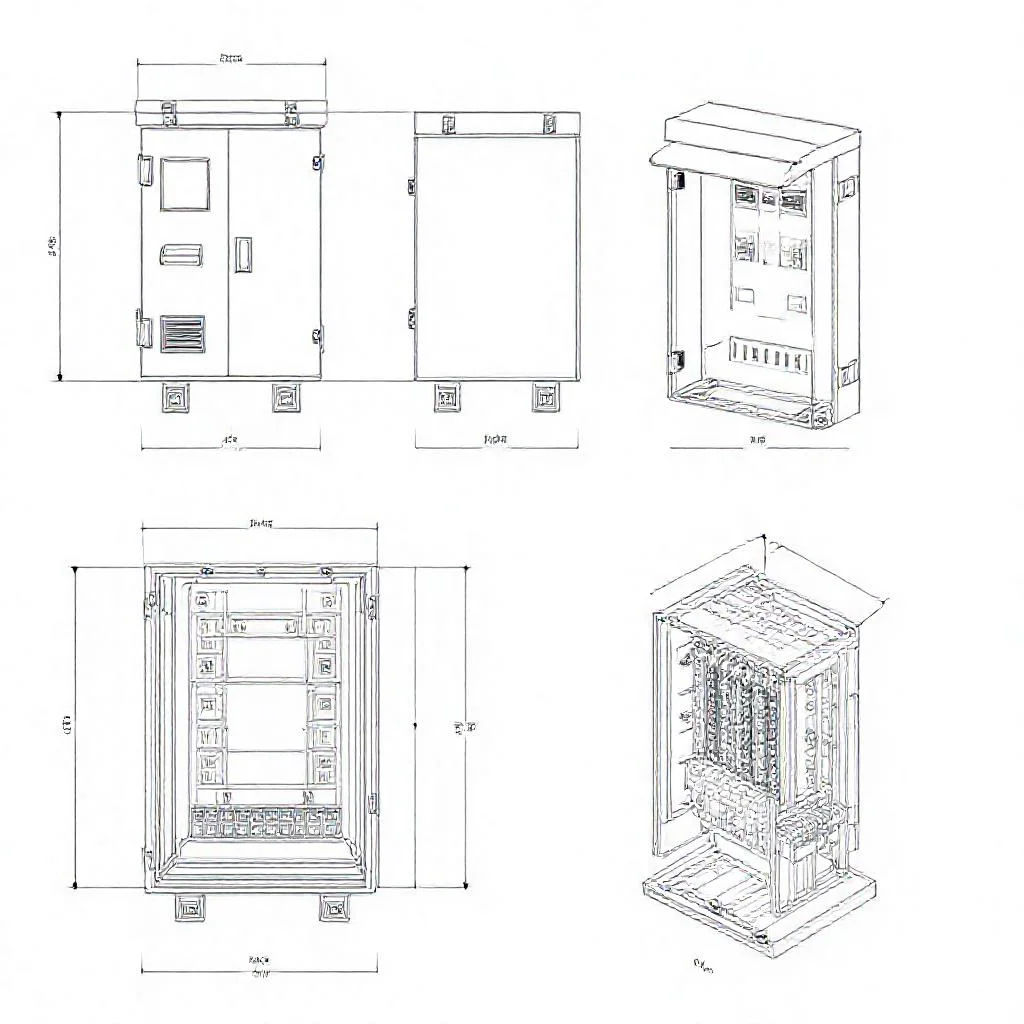

Чертеж устройства защитного короба для уличного электрического щитка

Зачем нужен защитный короб и какие задачи он решает

Уличный щиток принимает на себя всю агрессию внешней среды: косой ливень, снеговую нагрузку, перепады температур и ультрафиолет. Стандартный пластиковый бокс со степенью защиты IP54 справляется с этим лишь отчасти, поэтому поверх него монтируют дополнительный короб, который берёт на себя удар. Такой кожух не просто закрывает автоматы — он формирует вокруг них управляемый микроклимат.

Грамотно спроектированный защитный бокс решает три ключевые задачи: механическую защиту от случайного контакта и вандализма, отвод тепла от нагревающихся клемм и предотвращение прямого попадания влаги на токоведущие части. Именно поэтому чертёж короба — это не формальность, а инженерный документ, от которого зависит ресурс всей уличной сборки.

Исходные данные для проектирования: что замеряем перед чертежом

Любой рабочий чертёж начинается с габаритов исходного изделия и анализа условий эксплуатации. Вам потребуется снять размеры самого распределительного щита с учётом выступающих DIN-рейс, кнопок и кабельных вводов, а затем добавить технологические зазоры. Зазор по бокам обычно принимают 15–25 мм, сверху — до 40 мм для конвекции, снизу — не менее 50 мм для подводящих линий.

Иллюстрация к статье: Чертеж устройства защитного короба для уличного электрического щитка

Отдельно фиксируют способ крепления: к стене, на стойку или на столб. От этого зависит конфигурация задней стенки и наличие кронштейнов. Также определяют материал — оцинкованная сталь 1–1,5 мм для промышленных объектов либо ударопрочный АБС-пластик для частного сектора.

Конструктивные элементы и их отражение на чертеже

Короб представляет собой сварную или сборную оболочку из пяти плоскостей: задней панели, двух боковин, крышки и днища. На чертеже каждую из них прорабатывают в трёх проекциях — спереди, сбоку и в плане, что даёт полное понимание геометрии. Особое внимание уделяют козырьку: он должен выступать относительно передней плоскости минимум на 30 мм, чтобы отсекать косые струи дождя.

Вентиляционные отверстия выполняют в виде жалюзи с направлением PlanS снизу вверх — это исключает затекание воды при одновременном отводе нагретого воздуха. Кабельные вводы обозначают на днище с указанием диаметра под сальники, а в местах прохода провода предусматривают резиновые уплотнители.

  • Задняя стенка с крепёжными отверстиями под анкер или саморез
  • Боковые панели с перфорацией или жалюзи для циркуляции воздуха
  • Съёмная крышка на петлях либо на болтовом соединении
  • Козырёк с уклоном 5–10 градусов для водоотведения
  • Уплотнительная прокладка по контуру двери класса IP65
  • Замок или винтовой фиксатор для защиты от несанкционированного доступа

Расчёт вентиляции и теплового режима

Автоматические выключатели и УЗО выделяют тепло пропорционально нагрузке, а закрытый объём без воздухообмена превращается в термошкаф. Площадь вентиляционных окон рассчитывают по эмпирическому правилу: не менее 15 % от площади поверхности короба при естественной тяге. Если щиток укомплектован счётчиком и реле, добавляют принудительный вентилятор с фильтром.

На чертеже обязательно указывают направление воздушного потока и расположение фильтрующих элементов. Нижние отверстия делают заборными, верхние — вытяжными, что формирует устойчивую конвекционную петлю и не даёт влаге конденсироваться на клеммах.

Хороший чертёж короба — это не про красоту линий, а про то, чтобы через пять лет после монтажа автоматы открывались без следов ржавчины и перегрева.

Материалы, крепёж и финишная обработка

Для стальных конструкций применяют холоднокатаный лист с горячим цинкованием или порошковой окраской в 2 слоя. Толщина покрытия должна быть не менее 60 мкм, иначе короб начнёт цвести уже после первой зимовки. Пластиковые варианты формуют методом литья под давлением, что обеспечивает монолитность и устойчивость к УФ-излучению.

Крепёж подбирают нержавеющий — обычные болты во влажной среде корродируют за один сезон. Все сварные швы зачищают, а кромки притупляют радиусом 2–3 мм, чтобы не повредить изоляцию проводов при монтаже.

Практические рекомендации и типовые ошибки

Начинающие часто экономят на зазорах и получают короб, в который невозможно вставить руку с инструментом. Другая крайность — избыточный объём, требующий дополнительного обогрева зимой. Оптимальная глубина уличного короба — 1,5 высоты самого щита, что даёт и удобство обслуживания, и приемлемый тепловой баланс.

Не забывайте про маркировку: на чертеже должна присутствовать спецификация с позициями, количеством и материалом каждой детали. Это превращает эскиз в полноценную рабочую документацию, по которой изготовитель без вопросов соберёт изделие.

Параметры и требования к чертежу защитного короба для уличного щитка

Параметр / Элемент Значение / Требование Примечание
Боковой технологический зазор 15–25 мм Добавляется к габаритам щита
Верхний зазор (для конвекции) до 40 мм Обеспечивает отвод нагретого воздуха
Нижний зазор (для подводящих линий) не менее 50 мм Для кабельных вводов
Материал (промышленный) Оцинкованная сталь 1–1,5 мм Для промышленных объектов
Материал (частный сектор) Ударопрочный АБС-пластик Формование литьём под давлением
Количество плоскостей короба 5 Задняя панель, две боковины, крышка, днище
Проекции на чертеже 3 Спереди, сбоку, в плане
Выступ козырька минимум 30 мм Относительно передней плоскости
Уклон козырька 5–10 градусов Для водоотведения
Направление жалюзи вентиляции Снизу вверх Исключает затекание воды
Площадь вентиляционных окон не менее 15 % от площади поверхности короба При естественной тяге
Класс уплотнительной прокладки двери IP65 По контуру двери
Толщина покрытия не менее 60 мкм Горячее цинкование или порошковая окраска в 2 слоя
Крепёж Нержавеющий Обычные болты корродируют за один сезон
Радиус притупления кромок 2–3 мм Чтобы не повредить изоляцию проводов
Оптимальная глубина короба 1,5 высоты самого щита Удобство обслуживания и тепловой баланс

Частые вопросы по чертежу защитного короба для уличного электрического щитка

Какие зазоры нужно предусмотреть при проектировании короба относительно щитка?

По бокам обычно принимают зазор 15–25 мм, сверху — до 40 мм для конвекции, снизу — не менее 50 мм для подводящих линий. Эти технологические зазоры необходимы для удобства монтажа и обслуживания.

Как рассчитать площадь вентиляционных отверстий в коробе?

Площадь вентиляционных окон рассчитывают по эмпирическому правилу: не менее 15 % от площади поверхности короба при естественной тяге. Если щиток укомплектован счётчиком и реле, добавляют принудительный вентилятор с фильтром.

Какой материал выбрать для изготовления защитного короба?

Для промышленных объектов используют оцинкованную сталь 1–1,5 мм, для частного сектора — ударопрочный АБС-пластик. Стальные конструкции покрывают горячим цинкованием или порошковой окраской в 2 слоя толщиной не менее 60 мкм.

Какие конструктивные элементы обязательно отражаются на чертеже короба?

Короб состоит из задней панели, двух боковин, крышки и днища. На чертеже указывают козырёк с уклоном 5–10 градусов, вентиляционные жалюзи, кабельные вводы с диаметрами под сальники, уплотнительную прокладку класса IP65 и замок или винтовой фиксатор.

Какая оптимальная глубина уличного короба и какие ошибки чаще всего допускают?

Оптимальная глубина уличного короба — 1,5 высоты самого щита. Частые ошибки: экономия на зазорах, из-за чего невозможно вставить руку с инструментом, и избыточный объём, требующий дополнительного обогрева зимой.
