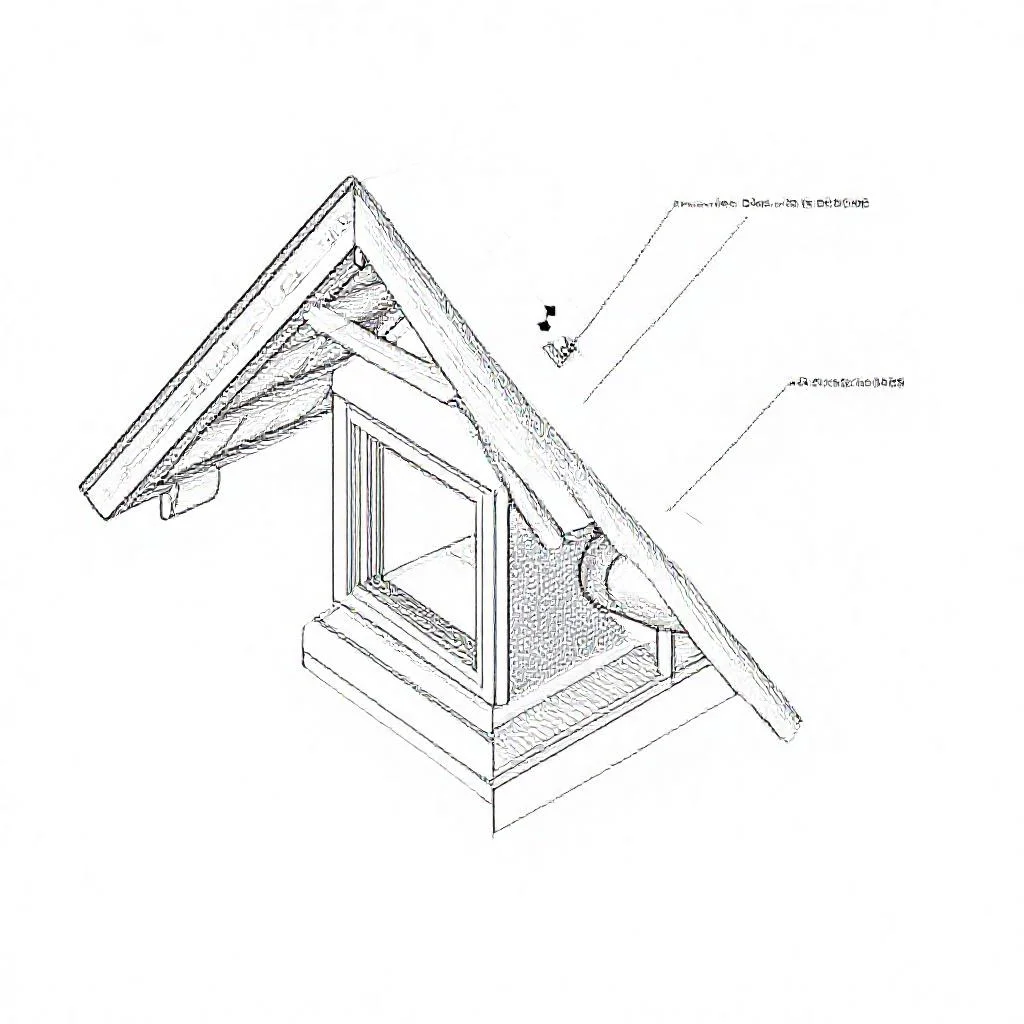

Анатомия вентиляционного узла: почему чертеж решает всё
Когда речь заходит о холодном чердаке, большинство домовладельцев вспоминают о вентиляции в последнюю очередь. И совершенно зря: именно здесь, под скатами кровли, начинается большая часть проблем с конденсатом, плесенью и преждевременным гниением стропильной системы. Слуховое окно для проветривания — это не просто архитектурный элемент, а инженерное решение, которое работает только при условии точного соблюдения геометрии. Чертеж установки здесь играет роль фундамента: ошибка в 2-3 сантиметра при монтаже превращает полезную конструкцию в источник сквозняков и мостиков холода.
Почему так важен именно проектный подход? Дело в том, что слуховой проем нарушает целостность кровельного пирога и стропильного каркаса. В этом месте сходятся сразу несколько физических процессов: естественная тяга теплого воздуха снизу, давление ветра снаружи и капиллярный подсос влаги из утеплителя. Чертеж установки позволяет заранее просчитать сечения бруса, шаг обрешетки и угол наклона вентиляционного канала, чтобы конструкция не «плавала» при сезонных деформациях дерева.
Ключевые параметры и узлы соединения в чертеже
Грамотный чертеж слухового окна начинается с определения зоны разрыва стропил. Стандартная схема предполагает установку двух укороченных стропильных ног, которые опираются на усиленный ригель и горизонтальную перемычку. В проекте обязаны быть проставлены размеры сечения: для пролета до 1,2 метра достаточно бруса 50х150 мм, для более широких проемов — уже 50х200 мм. На чертеже также фиксируется угол наклона боковых стоек, который должен точно повторять уклон основного ската, иначе образуются турбулентные зоны, снижающие тягу.
Особое внимание уделяется узлу примыкания окна к кровле. Здесь формируется так называемый «воротник» из оцинкованной стали или специальных лент ПСУЛ, который отводит дождевую воду от вертикальной плоскости окна. На схеме прорисовываются все слои гидроизоляции: они заводятся на бока проема внахлест не менее 150 мм и фиксируются контробрешеткой. Без этих цифр на бумаге монтажники часто пренебрегают зазором для вентиляции — и тогда под окном возникает застой влажного воздуха, который сводит на нет всю работу вытяжки.
Схема воздушного потока: как рассчитать сечение и высоту
В отличие от мансардных окон, слуховое окно на холодном чердаке работает исключительно на естественной вентиляции. Чтобы система функционировала эффективно, на чертеже нужно показать направление движения воздуха. Тёплый влажный воздух поднимается от перекрытия и должен беспрепятственно выходить через верхнюю часть окна. Поэтому конструктивно окно делается распашным, но с фиксатором в двух положениях: зимний режим (щелевое проветривание) и летний (полное открытие).
Расчет полезного сечения вентиляционного проема проводится по простому правилу: на каждые 10 квадратных метров площади чердака нужно не менее 0,1 квадратного метра вентиляционных отверстий. Чаще всего это означает, что для дома 8х10 метров потребуется окно шириной 60 см и высотой 80 см. На чертеже установки обязательно указывается уровень нижней кромки окна — она должна быть поднята над уровнем пола (перекрытия) минимум на 1,8 метра, чтобы не создавать обратной тяги из-за сноса ветра на встречных скатах.
Конструктивные элементы, которые обязательно присутствуют в рабочей документации
- Схема раскладки гидроизоляционной пленки вокруг проема с указанием нахлестов и точек проклейки бутилкаучуковой лентой.
- Деталировка узла крепления рамы окна к стропилам — используются скользящие кронштейны, компенсирующие сезонные подвижки древесины.
- Разрез по вентиляционному зазору между окном и кровельным покрытием, где указывается минимальный воздушный просвет в 5-7 см.
- Схема установки водоотбойного фартука и наружных отливов с углом наклона не менее 5 градусов от вертикали.
Типовые ошибки при самостоятельном проектировании
Самая распространенная беда — это попытка вписать окно без разрыва стропил, просто прибив раму к обрешетке. Такой чертеж не выдерживает даже визуальной проверки: вес конструкции и снеговая нагрузка передаются на тонкие доски, что вызывает деформацию рамы и вечное заклинивание створки. Второй по частоте ошибкой является отсутствие компенсационного зазора между коробкой окна и стропилами. Дерево дышит, меняет влажность, и если зазор не заложен в проект, раму просто раздавливает через год-два эксплуатации.
Не меньшую проблему создает пренебрежение ветровым подпором. Если не указать на схеме правильную ориентацию окна по отношению к преобладающим ветрам, то летом вы получите инверсию: воздух будет не выходить, а нагнетаться внутрь. В чертеж обязательно закладывается аэродинамический козырек или специальная дефлекторная насадка, которая создает зону пониженного давления у выхода. Именно такие детали отличают профессиональный проект от кустарной схемы, нарисованной «на глазок».
Материалы и последовательность монтажа по чертежу
Для каркаса слухового окна в чертеже рекомендуется использовать древесину хвойных пород камерной сушки влажностью не более 18%. Все бруски, попадающие в зону конденсата, обрабатываются антисептиком глубокого проникновения. В спецификации к чертежу указывается тип крепежа: для ответственных узлов применяются оцинкованные уголки и саморезы с прессшайбой, исключающие коррозию. Если в проекте фигурирует металлический каркас, то в узлах соединения обязательно прокладываются терморазрывные прокладки, чтобы исключить промерзание.
Монтаж строго идет по этапам: сначала на стропила наносится разметка и вырезается проем, затем усиливаются соседние стропила спаренными досками. Только после этого собирается коробка окна и навешивается рама. Проветривание холодного чердака через слуховое окно будет работать лишь при условии, что все швы по периметру продуты монтажной пеной, а сверху закрыты паропроницаемой лентой. На чертеже это выглядит как три контура герметизации: внутренний (пароизоляция), внешний (гидроизоляция) и декоративный (наличник).
«Качественный чертеж установки слухового окна — это не просто набор линий. Это сценарий движения воздуха, воды и тепла, написанный на языке цифр. Если инженерный расчет верен, то холодный чердак остается сухим даже в самые затяжные дожди, а кровельный пирог служит десятилетиями без капремонта».
Проверка геометрии перед заказом окна
Когда чертеж готов, не спешите сразу заказывать стеклопакет. Сначала проверьте диагонали проема: разница не должна превышать 5-10 мм, иначе раму перекосит при монтаже. На схеме также указан угол наклона верхней плоскости окна — он не должен быть менее 15 градусов, чтобы на стекле не задерживались осадки и листва. Имейте в виду, что для холодного чердака не нужны дорогие энергосберегающие пакеты, но обязателен однокамерный вариант с закаленным стеклом для безопасности.
Финальный штрих — это согласование чертежа с конструкцией всей кровли. Если у вас вальмовая или многощипцовая крыша, то каждое слуховое окно проектируется индивидуально, с привязкой к коньку и ендове. Стандартные типовые решения здесь не работают: то, что подходит для простой двускатной крыши, на сложной кровле создаст зону застоя воздуха. Профессиональный travel-подход копает глубже: хороший чертеж всегда оставляет запас для регулировки створок и доступа к фильтрам и вентиляционным решеткам для последующей чистки.
Технические параметры и расчеты установки слухового окна для проветривания холодного чердака
| Параметр / Узел | Значение / Характеристика | Примечание / Требование |
|---|---|---|
| Сечение бруса для пролета до 1,2 м | 50 × 150 мм | Укороченные стропильные ноги, опирающиеся на усиленный ригель и горизонтальную перемычку |
| Сечение бруса для широких проемов (свыше 1,2 м) | 50 × 200 мм | Применяется для увеличенных пролетов, чтобы компенсировать нагрузки |
| Угол наклона боковых стоек | Точно повторяет уклон основного ската кровли | Исключает образование турбулентных зон, снижающих тягу |
| Нахлест гидроизоляции на бока проема | Не менее 150 мм | Слои гидроизоляции фиксируются контробрешеткой, заводится внахлест |
| Полезное сечение вентиляционного проема | 0,1 м² на каждые 10 м² площади чердака | Минимальная норма для эффективной естественной вентиляции |
| Пример габаритов окна для дома 8 × 10 м | Ширина — 60 см, высота — 80 см | Расчет: площадь чердака 80 м² → требуется 0,8 м² суммарного сечения |
| Уровень нижней кромки окна от уровня пола (перекрытия) | Не менее 1,8 метра | Предотвращает обратную тягу из-за сноса ветра на встречных скатах |
| Минимальный воздушный зазор между окном и кровельным покрытием | 5–7 см | Указывается на разрезе по вентиляционному зазору, обеспечивает отвод влаги |
| Угол наклона водоотбойного фартука и наружных отливов | Не менее 5 градусов от вертикали | Обеспечивает отвод дождевой воды от вертикальной плоскости окна |
| Влажность древесины для каркаса | Не более 18% (камерная сушка) | Хвойные породы; обработка антисептиком глубокого проникновения в зоне конденсата |
| Допуск по диагоналям проема перед заказом окна | Разница не более 5–10 мм | Превышение допуска приводит к перекосу рамы при монтаже |
| Минимальный угол наклона верхней плоскости окна | Не менее 15 градусов | Предотвращает задержку осадков и листвы на стекле |
| Тип стеклопакета для холодного чердака | Однокамерный, с закаленным стеклом | Энергосберегающие пакеты не требуются; закалка — для безопасности |
| Тип крепежа для ответственных узлов | Оцинкованные уголки, саморезы с прессшайбой | Исключают коррозию; для металлокаркаса — терморазрывные прокладки |
| Количество контуров герметизации по периметру | 3 контура | Внутренний (пароизоляция), внешний (гидроизоляция), декоративный (наличник); швы продуваются монтажной пеной |
| Зазор между коробкой окна и стропилами (компенсационный) | Обязательно закладывается в проект | Компенсирует сезонные подвижки древесины; без зазора раму раздавливает через 1–2 года |
| Усиление стропил при монтаже | Спаренные доски по соседним стропилам | Выполняется после вырезания проема, до сборки коробки окна |
| Ориентация окна по отношению к ветрам | Схема с аэродинамическим козырьком или дефлекторной насадкой | Создает зону пониженного давления у выхода, исключает инверсию потока |
| Режимы работы окна (фиксатор) | Зимний (щелевое проветривание) и летний (полное открытие) | Распашная конструкция с фиксатором в двух положениях |
Частые вопросы по теме: Чертеж установки слухового окна для проветривания холодного чердака
Почему так важен точный чертеж и какие ошибки в нем самые распространенные?
Чертеж критически важен, поскольку слуховое окно нарушает целостность кровельного пирога и стропильной системы. Ошибка в 2-3 см при монтаже превращает конструкцию в источник сквозняков и мостиков холода. Самая частая ошибка — попытка вписать окно без разрыва стропил, просто прибив раму к обрешетке. Это вызывает деформацию рамы и заклинивание створки. Вторая по частоте ошибка — отсутствие компенсационного зазора между коробкой окна и стропилами, что приводит к раздавливанию рамы при сезонных подвижках древесины.
Как рассчитать правильные размеры окна и высоту его установки для эффективной вентиляции?
Расчет сечения вентиляционного проема проводится по правилу: на каждые 10 квадратных метров площади чердака нужно не менее 0,1 квадратного метра вентиляционных отверстий. Обычно для дома 8х10 м требуется окно шириной 60 см и высотой 80 см. Нижняя кромка окна должна быть поднята над уровнем пола минимум на 1,8 метра, чтобы не создавать обратную тягу из-за сноса ветра на встречных скатах.
Какие узлы соединения и конструктивные элементы обязательно должны быть в рабочей документации?
В чертеже обязательно должны быть: 1) Схема раскладки гидроизоляционной пленки с указанием нахлестов (мин. 150 мм) и точек проклейки лентой. 2) Деталировка узла крепления рамы с использованием скользящих кронштейнов. 3) Разрез по вентиляционному зазору между окном и кровлей (мин. 5-7 см). 4) Схема установки водоотбойного фартука с углом наклона не менее 5 градусов. Также прописываются сечения бруса: для пролета до 1,2 м — 50х150 мм, для более широких — 50х200 мм.
Почему конструкция должна учитывать схему воздушного потока и розу ветров?
Слуховое окно на холодном чердаке работает на естественной вентиляции. Если не учесть розу ветров, вместо вытяжки воздуха получится нагнетание его внутрь (инверсия). Чертеж должен включать аэродинамический козырек или дефлекторную насадку, создающую зону пониженного давления у выхода. Теплый влажный воздух должен беспрепятственно выходить через верхнюю часть окна, поэтому конструкция выполняется распашной с фиксатором на два режима: зимний (щелевой) и летний (полный).
Как проверить геометрию проема перед заказом окна и какие материалы указаны в спецификации?
Перед заказом проверьте диагонали проема — разница не должна превышать 5-10 мм. Угол наклона верхней плоскости окна должен быть не менее 15 градусов. В спецификации указывается древесина хвойных пород камерной сушки влажностью не более 18%, все бруски обрабатываются антисептиком. Для ответственных узлов применяются оцинкованные уголки и саморезы с прессшайбой. Для холодного чердака достаточен однокамерный стеклопакет с закаленным стеклом.
